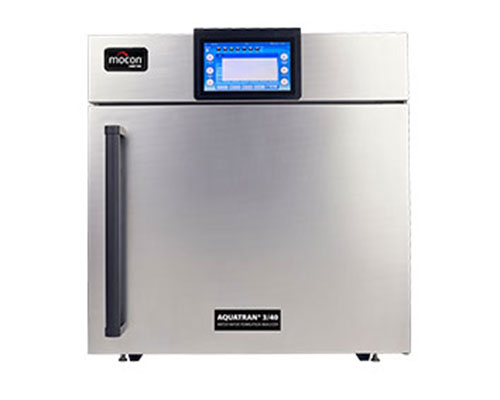

El AQUATRAN 3/40 es la próxima evolución en las pruebas de permeación de envase completo para la tasa de transmisión de vapor de agua (WVTR). Este analizador avanzado integra un sistema analizador WVTR probado de MOCON con una cámara ambiental de precisión para elevar las pruebas de envases al siguiente nivel en precisión, repetibilidad y facilidad de uso. Con funciones especiales diseñadas para la prueba de envases, reducen en gran medida el tiempo total de la prueba, mientras que los nuevos diseños de cartuchos de prueba de envases ofrecen una preparación simple de la muestra y una repetibilidad mejorada de los resultados de la prueba. Cuentan con 4 celdas independientes con cartuchos de prueba intercambiables que permiten probar una amplia variedad de tamaños y tipos de envases de manera fácil y precisa, muchos de ellos sin el uso de epoxi.
Pruebas de envases de mayor precisión
- El sensor infrarrojo modulado patentado de MOCON es el único sistema de sensor modulado en el mercado que cumple con la norma ASTM F1249
- Niveles de detección bajos hasta 0.000025 g/(pkg x día)
- Los controles de temperatura, flujo y humedad relativa completamente automatizados simplifican las pruebas y brindan una repetibilidad incomparable
Facilidad de uso
- Los cartuchos de prueba extraíbles permiten un intercambio rápido de muestras con solo tocar un botón
- Diferentes opciones de cartuchos diseñados para hacer que el montaje y las pruebas para una amplia variedad de tipos de envases sean simples, precisos y repetibles
- La capacidad avanzada de acondicionamiento y purga automática para envases reduce el tiempo total de prueba
- La interfaz de pantalla táctil permite el control y la supervisión completos de todas las variables de prueba durante todo el proceso de prueba
El analizador de prueba de envases AQUATRAN 3/40 puede probar la tasa de transmisión de vapor de agua (WVTR) tanto en películas como en envases de barreras bajas a altas. Utiliza el sensor IR modulado de larga vida útil patentado de MOCON, que es la base de la norma ASTM F1249. Las 4 celdas de prueba independientes pueden realizar diferentes pruebas en paralelo bajo condiciones ambientales controladas con precisión de 10 a 50 grados C y un rango de 30 a 90% de humedad en la cámara.
Hay una variedad de cartuchos de prueba disponibles para probar fácilmente y con precisión bandejas, botellas, recipientes flexibles, bolsas, vasos, cápsulas, tapas, cierres, cartones, películas y casi cualquier otro tipo de muestra. También se encuentran disponibles cartuchos de diseño personalizado para simplificar la preparación de muestras y mejorar la repetibilidad de las pruebas.
Durante más de 25 años, la serie de instrumentos de vapor de agua de MOCON ha sido la más confiable y duradera del mercado. El AQUATRAN 3/40 es la opción más nueva disponible que lleva las pruebas de envases completos al siguiente nivel, lo que permite a los propietarios de marcas y proveedores de servicios de envase la capacidad de probar de manera confiable la vida útil de sus envases terminados. Es el complemento perfecto para cualquier laboratorio de pruebas que prueba con frecuencia envases completos.
Variedad de cartuchos de prueba de película y envase
- Fácil preparación de muestras en sobremesa, muchas sin epoxi
- Liberación y carga rápidas con un botón
- Las placas de lámina de montaje de un solo uso simplifican el montaje del envase
- Las opciones de cartuchos especializados ahorran tiempo y mejoran la repetibilidad de la prueba
Funciones de control automatizado
- Control de flujo, temperatura y humedad relativa
- Desarrollo y recomendaciones de procesos de prueba
- Secuencia de prueba programable
- Impresión y exportación de informes de prueba
- Protección del sensor
Interfaz táctil
- Su operación intuitiva automatizada requiere menos capacitación
- Gestión de usuarios multinivel y seguridad de datos
- Registro de eventos y guía de resolución de problemas
- Ahorre espacio valioso en el laboratorio eliminando la necesidad de usar una PC
Sensor IR modulado
- El corto tiempo de examen reduce el tiempo general de prueba para aumentar el rendimiento
- Mayor vida útil del sensor que otros en el mercado
- Resultados precisos y repetibles
- El sensor IR modulado más confiable que cumple completamente con la norma ASTM F1249
Funciones avanzadas de pruebas de envases
- Purga rápida automática a la configuración deseada
- Modo de acondicionamiento automático de alto flujo
TruSeal®
- Eliminar el cero individual
- Reduce el tiempo de prueba (aumenta el rendimiento)
- Resultados más repetibles
- Permite el montaje de cartuchos sin herramientas
Garantía
- Garantía completa por todas las piezas y mano de obra durante 12 meses
- Garantía exclusiva de 4 años por el sensor IR modulado
Capacidades - Específicas del modelo
|
Unidades
|
3/40 l
|
|
Rangos de prueba
|
g/(m2 x día)
|
0,005 a 100
|
|
g/(pkg x día)
|
0,000025 a 0.5
|
|
Resolución
|
g/(pkg x día)
|
0,000001
|
|
Repetibilidad
|
g/(m2 x día)
|
0,005 o 2%*
|
*El que sea superior
Capacidades - Todos los modelos
|
Ox-Tran Serie 2/40
|
Unidades
|
|
Rango de temperatura de prueba
|
De 10 °C a 50 °C ± 0,2 °C
|
|
Rango de prueba de HR controlada
|
30 a 90% ± 5%
|
|
Tamaño de la cámara
|
25,5” An x 17” P x 12” Al
|
Otras especificaciones:
Requisitos físicos
- 35,5” Al x 33,0” An x 29,75” P (88,9 cm x 83,8 cm x 75,6 cm)
- 225 lb. (102 kg)
Requisitos eléctricos
- Voltaje: 100 - 240 VAC 50/60 Hz
- Consumo máximo de potencia: 500 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
10 °C a 30 °C
|
|
Humedad
|
Operación
|
10% a 60% HR (sin condensación)
|
|
Almacenamiento
|
5% a 85% HR (sin condensación)
|
Requisitos de gas de alimentación
|
Gas transportador
|
Composición de gas
|
Nitrógeno (99,7% o mejor)
|
|
Presión de suministro, nominal
|
25 PSI, (1,72 Bar), (172 kPa)
|
| Gas de prueba |
Composición de gas |
Aire seco comprimido (ISO 8753-1:2010[1:3:1]) |
| Presión de suministro, nominal |
85 PSI, (5,86 Bar), (586 kPa) |
Conectividad
- Acceso y control remotos (requiere el software opcional Perm-Net Light)
- Puerto Ethernet estándar (100 T)
- Puertos USB 2.0 duales (para la conexión de un teclado, ratón o de dispositivos de memoria)
Cumplimiento de normas
Este producto ha sido clasificado por UL y CSA usando la marca ETL de Intertek Group plc. y está certificado para cumplir con las normas CE.
Cumple con las siguientes normas de seguridad reconocidas internacionalmente.
- IEC 61010-1:2010 tercera edición
- UL 61010-1:2012 tercera edición
- CAN/CSA-C22.2 N.º 61010-1:2012 tercera edición
Cumple con las siguientes normas EMC reconocidas internacionalmente.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Cumple con la Directiva RoHS 2011/65/UE de la Unión Europea.
Cartuchos y opciones
- Cartucho de prueba de envase de 80 cm2
- Cartucho de prueba de bandeja vertical grande
- Cartucho de prueba de bolsa flexible
- Cartucho de prueba de película de 50 cm2
- Cartucho adaptador de envase
- Bastidor de acondicionamiento dentro de la cámara
- Cartuchos de diseño personalizado
Consumibles
- Películas Cert 1-4 y juego
- Placas de lámina de montaje de envase de un solo uso
Software
Opciones de servicio y asistencia
- Documentación y validación IQ/OQ
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas de envases
- Monocapa
- Multicapa
- Películas cubiertas
- Papel/cartón revestido
Envases
- Envases comunes de alimentos
- Envases médicos
- Botellas/Cierres
Cumplimiento estándar de prueba
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
GB/T 31355-2014
Metodología de pruebas
Seguimiento de la norma ASTM F1249
Método de prueba estándar para la velocidad de transmisión de vapor de agua a través de películas y láminas de plástico utilizando un sensor infrarrojo modulado
Resumen del método de prueba
1. Una cámara seca está separada de una cámara húmeda de temperatura y humedad conocidas por el material de barrera que será probado. La cámara seca y la cámara húmeda forman una celda de difusión en la que se sella la película de prueba. El vapor de agua que se difunde a través de la película se mezcla con el gas en la cámara seca y se transporta a un sensor infrarrojo de presión modulada.
Este sensor mide la fracción de energía infrarroja absorbida por el vapor de agua y produce una señal eléctrica, cuya amplitud es proporcional a la concentración de vapor de agua.
La amplitud de la señal eléctrica producida por la película de prueba se compara luego con la señal producida por la medición de una película de calibración con una tasa de transmisión de vapor de agua conocida.
Esta información se utiliza luego para calcular la velocidad a la que se transmite la humedad a través del material que se está probando.
