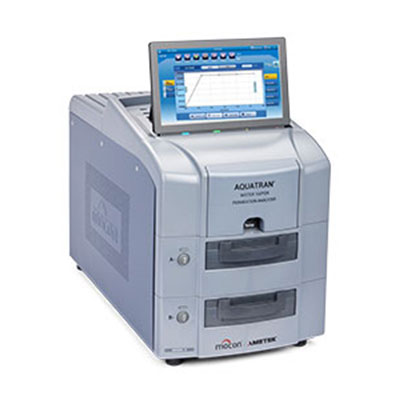

El analizador AQUATRAN 3 es el instrumento WVTR más valorado para barreras altas y ultra-altas porque puede medir cada molécula de vapor de agua que entra en el sensor. El analizador es fácil de usar y ofrece el nivel de detección más bajo del mercado. Cuenta con dos células independientes con cartuchos de análisis horizontales intercambiables que permiten analizar de forma fácil y precisa muestras de diferentes tipos y tamaños.
La mayor precisión y replicabilidad
- El sensor AQUATRACE± patentado es el sensor culombimétrico absoluto más valorado del mercado y nunca requiere calibración
- Niveles de detección ultrabajos a partir de 0,00005 g/(m2*día)
- Los controles totalmente automatizados de temperatura, caudal y humedad relativa simplifican el análisis y ofrecen una replicabilidad sin igual
- El sistema de sellado perimetral de inyección de gas TruSeal reduce la posible entrada de vapor de agua del ambiente para ofrecer resultados precisos
Aplicaciones exigentes

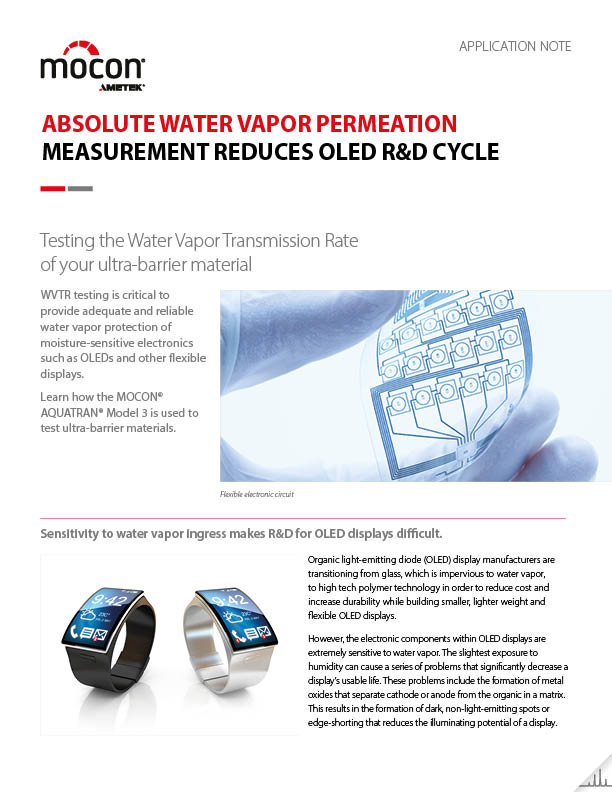

- Pantallas flexibles OLED y aplicaciones electrónicas que requieren barreras ultra-altas a la humedad
- Envases con barrera alta frente a la humedad para la industria farmacéutica
El analizador AQUATRAN 3 puede analizar la tasa de transmisión de vapor de agua (WVTR) tanto en películas como en envases con barreras altas y ultra-altas. Utiliza el sensor patentado AQUATRACE WVTR patentado de MOCON, muy duradero y con salida lineal en todo el rango de medición. Esto garantiza resultados de análisis muy precisos y replicables dentro de un rango de detección amplio de 0,00005 a 5 g/(m2*día).
El límite de detección puede ampliarse con el uso de un cartucho de análisis de película de área reducida (factor x9) o con enmascarado de diferentes tamaños.
El analizador tiene características líderes en el sector como cartuchos de análisis horizontales extraíbles e intercambiables, interfaz de pantalla táctil fácil de usar y análisis totalmente automatizado para un mayor rendimiento en laboratorio.
Desde hace más de 15 años, la serie AQUATRAN de MOCON es la más valorada y la que más tiempo lleva en el mercado. AQUATRAN 3 es la elección adecuada para un análisis avanzado de WVTR para barreras altas multicapa complejas o para paneles y aparatos electrónicos sensibles.
Cartuchos extraíbles
- Preparación de muestras fácil en el banco de trabajo
- Liberación y carga con un botón
- La abrazadera neumática permite resultados más replicables
- Las opciones de cartuchos intercambiables amplían el alcance y la flexibilidad del analizador sin usar herramientas y sin renunciar a los resultados fiables
- Las opciones de cartuchos incluyen: Área reducida para ampliar el alcance del análisis sin máscaras, mayor precisión de análisis de barreras basadas en papel, adaptadores de análisis remoto de envases o condiciones extremas y diseños personalizados para necesidades de análisis únicas.
TruSeal±
- Eliminar el cero individual
- Tiempo de análisis reducido (aumenta el rendimiento)
- Resultados más replicables
Funciones de control automatizado
- Control de caudal, temperatura y humedad relativa
- Desarrollo y recomendaciones de proceso de análisis
- Secuenciación programable de análisis
- Impresión y exportación de informe de análisis
- Protección del sensor
Interfaz de pantalla táctil
- El manejo automatizado intuitivo requiere menos formación
- Gestión de usuarios multinivel integrada y seguridad de datos
- Registro de eventos y guía de resolución de problemas
- Ahorro de espacio en laboratorio al eliminar la necesidad de PC
Sensor AQUATRACE
- Nivel ultra-bajo de detección a partir de 5 x 10 -5 g/(m2*día)
- Sensor más duradero que otros del mercado
- Resultados precisos y reproducibles
- El sensor de P2O5 más valorado, que cumple con las normas ASTM F3299 e ISO 15106-3
Garantía
- Garantía total del 100 % de las piezas y de fabricación durante 12 meses
Capacidades
|
|
Unidades
|
Analizador AQUATRAN 3
|
|
Rango de prueba, película, estándar. muestra de 50 cm2
|
mg/(m2 • día)
|
0.05 a 5000
|
| mg/100in2 • día) |
0.0032 a 322.6 |
|
Rango de prueba, paquete
|
mg/(pkg • día)
|
0.00025 a 25
|
|
Resolución, Película
|
mg/(m2 • día)
|
0.01
|
| mg/(100in2 • día) |
0.00065 |
|
Resolución, paquete
|
mg/(pkg • día)
|
0.00005
|
|
Repetibilidad, Película
|
mg/(m2 • día)
|
±0.050
|
| mg/(100in2 • día) |
±0.0032 o 1% del valor, lo que sea mayor |
|
Repetibilidad, Paquete
|
mg/(pkg • día)
|
0.00025 o 1% del valor, lo que sea mayor
|
|
Rango de control de temperatura
|
°C
|
5°C a 50°C ± 0.2°C en 100% RH
|
| °C |
10°C a 40°C ± 0.2°C en 5 a 90% RH
|
|
Control de humedad, celda, gas de prueba
|
% RH
|
100% and 5% a 90% RH ± 3 RH
|
|
Tamaño de la película
|
N/A
|
4” x 4” std, 2”x 2” opcional
|
|
Espesor de la película
|
N/A
|
Up a 120 mil
|
|
Área de prueba de película
|
N/A
|
50 cm2 std., option a 5.6 cm2
|
|
Gas portador
|
N/A
|
Nitrógeno
|
Datos físicos
- al. 39,4 cm x an. 30,4 cm x pr. 58,0 cm (15,5" x 12" x 23")
- 95 lb (43,1 kg)
Requisitos eléctricos
- Tensión: 100 - 240 VAC 50/60 Hz
- Consumo máximo de potencia: 700 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
de 10 °C a 30 °C
|
|
Humedad
|
Operación
|
20 % a 80 % HR (sin condensación)
|
|
Almacenamiento
|
5 % a 85 % HR (sin condensación)
|
Requisitos de gas de alimentación
|
Gas transportador
|
Composición de gas
|
Nitrógeno (99,9999 % N2 o superior)
|
|
Presión de alimentación, nominal
|
29 PSI, (2,0 bar), (200 kPa)
|
Conectividad
- Acceso remoto y control (requiere software opcional Perm-Net Light)
- Puerto estándar Ethernet (100T)
- Dos puertos USB 2.0 (para conectar teclado, ratón o dispositivos de memoria)
Cumplimiento de normas
Este producto está en la lista UL y CSA utilizando la marca ETL de Intertek Group plc. y tiene certificado de conformidad con CE.
Cumple las siguientes normas de seguridad reconocidas internacionalmente.
- IEC 61010-1:2010 tercera edición
- UL 61010-1:2012 tercera edición
- CAN/CSA-C22.2 Núm. 61010-1:2012 tercera edición
Cumple las siguientes normas de EMC reconocidas internacionalmente.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Cumple con la directiva RoHS de la UE 2011/65/UE.
Cartuchos y opciones
- Cartucho de área reducida
- Cartuchos de análisis diseñados a medida
- Adaptador de análisis de envase
Consumibles
- Películas Cert 2-4,
- Máscaras
Software
- Panel de recopilación de datos PermWare, gestión de datos y estado del instrumento
- Software de visualización remota desde un PC – PermNet Lite
- 21 CFR Parte 11, seguridad de datos y usuario
Opciones de servicio y asistencia
- Documentación IQ/OQ y validación
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas para envasado
- Monocapa
- Multicapa
- Películas con revestimiento
- Papel con revestimiento/Cartón
Películas especializadas
Envases
- Envases médicos
- Botellas/Tapas
Encapsulado

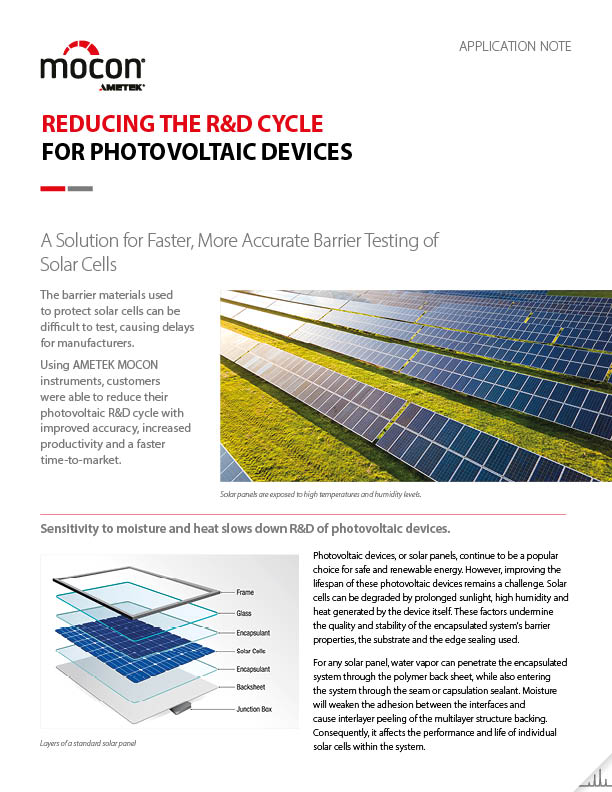

- Paneles solares
- Ventanas
- Dispositivos OLED
- Otras aplicaciones eléctricas
Blísteres
Sellos
Cumplimiento de norma de análisis
para
,
JIS K7129-3
ISO 15106-3
GB/T 21529-2008
Metodología de análisis
De acuerdo con ASTM F3299-18;
Método de análisis estándar de tasa de transmisión de vapor de agua a través de película plástica y láminas usando un sensor de detección electrolítico (sensor culombimétrico P2O5)
Resumen del método de análisis
1. El material de barrera que se quiere analizar separa una cámara seca de una cámara húmeda de temperatura y humedad conocidas. La cámara seca y la cámara húmeda forman una célula de análisis en la que está sellada la película de análisis. El vapor de agua que atraviesa la película se mezcla con el gas transportador seco en la cámara seca y es transportado hasta un sensor electrolítico. El gas transportador pasa por el sensor, donde el vapor de agua que contiene es absorbido por el pentóxido de difósforo (P2O5). La corriente continua aplicada a los electrodos del sensor separa el agua en hidrógeno y oxígeno. Se necesitan dos electrones para electrolizar cada molécula de agua, y la corriente de la célula representa el número de moléculas disociadas por unidad de tiempo.
