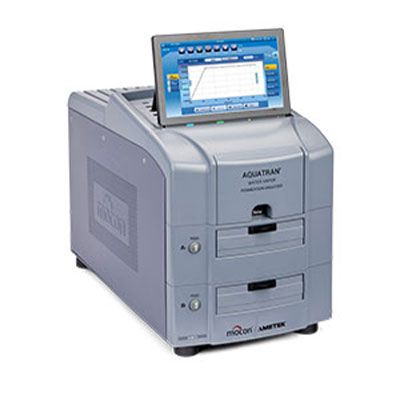

El AQUATRAN-W 3/38 H, con su capacidad única de 4 células, puede analizar cuatro muestras de barrera al mismo tiempo con el doble del rendimiento de los instrumentos WVTR tradicionales. El nuevo cartucho horizontal de película doble puede extraerse para la preparación fácil de las muestras y la interfaz fácil de usar ofrece el estado del análisis en tiempo real en comparación con los límites marcados.
La mayor precisión
- El sensor de infrarrojos modulado patentado de MOCON es el único sistema de sensor modulado presente en el mercado que cumple con ASTM F1249
- Niveles de detección bajos a partir de 0,05 g/(m2*día)
- Los controles totalmente automatizados de temperatura, caudal y humedad relativa simplifican el análisis y ofrecen una replicabilidad sin igual
El mejor rendimiento
- El tiempo de respuesta más rápido del sector permite tiempos de análisis más cortos
- Cartuchos de análisis extraíbles de película dual que permiten analizar 4 muestras al mismo tiempo con menor consumo de espacio.
- El método de análisis automatizado permite iniciar el análisis con solo pulsar un botón
- El sellado perimetral para inyección de gas TruSeal puede eliminar la necesidad de cero absoluto en muchos análisis, lo que acorta el tiempo de análisis general
El analizador de alta tecnología AQUATRAN-W 3/38 H puede analizar la tasa de transmisión de vapor de agua (WVTR) de las películas con nivel de barrera bajo y alto. Utiliza el sensor de infrarrojos modulado duradero patentado de MOCON; que forma la base de la norma ASTM F1249. El analizador proporciona resultados de análisis muy precisos y replicables dentro de un rango de detección amplio de 0,05 a 200 g/m2*día.
La capacidad de 4 células permite el análisis por triplicado, con o sin película de referencia, en el mismo análisis. La opción de utilizar un estándar conocido como control mejora la confianza en los resultados. Con 4 células y su facilidad de uso, el AQUATRAN 3/38 H está indicado para laboratorios de control de calidad que llevan a cabo un alto volumen de análisis WVTR.
El analizador tiene características líderes en el sector como cartuchos de análisis horizontales extraíbles, análisis totalmente automatizado para un mayor rendimiento en laboratorio y modo de análisis para control de calidad con visualización en tiempo real del estado de análisis comparado con los límites establecidos. Disponible con interfaz de pantalla táctil o sin interfaz, en cuyo caso se controla con un ordenador local con la misma interfaz gráfica de color fácil de usar.
Desde hace más de 25 años, los instrumentos WVTR de MOCON son los más valorados y los que más tiempo llevan en el mercado. De barreras sencillas de una capa a barreras complejas de varias capas, AQUATRAN-W 3/38 H es la opción adecuada en laboratorios que suelen realizar análisis de permeación reducidos o abreviados en películas de barrera.
Cartuchos extraíbles
- Cartucho de película dual para duplicar la capacidad de análisis
- Preparación de muestras fácil en el banco de trabajo
- Liberación y carga con un botón
- La abrazadera neumática permite resultados más replicables
- Cartuchos adicionales que pueden cargarse y usarse para el análisis
TruSeal®
- Eliminar el cero individual
- Tiempo de análisis reducido (aumenta el rendimiento)
- Resultados más replicables
Funciones de control automatizado
- Guardado y recuperación de métodos de análisis frecuentes
- Inicio de ciclo de examen completo con un botón
- Control de caudal, humedad y temperatura en todo el ciclo de análisis
- Modo condicional para mejorar el rendimiento
- Impresión de informes de análisis y exportación con resultados de análisis aprobados, suspensos o con advertencia
- Protección del sensor
Interfaz de usuario simple
- La interfaz gráfica a todo color muestra el estado de examen en tiempo real comparado con los límites establecidos
- Disponible con una pantalla táctil a color en el instrumento o con conexión con un PC
- El manejo automatizado intuitivo requiere menos formación
- Gestión de usuarios multinivel integrada y seguridad de datos
- Registro de eventos y guía de resolución de problemas
Sensor de infrarrojos modulado
- El menor tiempo de examen reduce el tiempo de análisis general para mejorar el rendimiento
- Sensor más duradero que otros del mercado
- Resultados precisos y reproducibles
- El sensor de infrarrojos modulado más valorado y que cumple totalmente con ASTM F1249
Garantía
- Garantía total del 100 % de las piezas y de fabricación durante 12 meses
- Garantía exclusiva de 4 años en el sensor IR modulado
Capacidades
|
|
Unidades
|
AQUATRAN 3/38 H
|
|
Rango de prueba (50cm2)
|
g/(m2*día
)
|
0.05 a 100
|
| g/(100 in2*día
) |
0.003 a 6.45 |
|
Rango de prueba (5cm2)
|
g/(m2*día
)
|
0.5 a 1000
|
| g/(100 in2*día
) |
0.03 a 64.5 |
|
Resolution (50cm2)
|
g/(m2*día
)
|
0.0001
|
|
Repetibilidad
|
g/(m2*día
) |
0,05 o 2 % lo que sea mayor
|
|
Rango de control de temperatura
|
°C
|
20 °C a 60 °C ± 0.2 °C
|
|
Control de humedad, celda, gas de prueba
|
% RH
|
100% and 50% a 90% RH ± 3 RH
|
|
Tamaño de la película
|
N/A
|
4” x 4” std., 2" x 2" for 5.0 cm2 opcional
|
|
Espesor de la película
|
N/A
|
Hasta 20 mil for 50 cm2, hasta 120 mil for 5.0 + 10 cm2
|
|
Área de prueba de película
|
N/A
|
50 cm2 std., 10 cm2 + 5.0 cm2 opcional
|
Datos físicos
- al. 39,4 cm x an. 30,4 cm x pr. 58,0 cm (15,5" x 12" x 23")
- 95 lb (43,1 kg)
Requisitos eléctricos
- Tensión: 100 - 240 VAC 50/60 Hz
- Consumo máximo de potencia: 700 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
de 10 °C a 30 °C
|
|
Humedad
|
Operación
|
20 % a 80 % HR (sin condensación)
|
|
Almacenamiento
|
5 % a 85 % HR (sin condensación)
|
Requisitos de gas de alimentación
|
Gas transportador
|
Composición de gas
|
Nitrógeno (99,7 % N2 o superior)
|
|
Presión de alimentación, nominal
|
29 PSI, (2,0 bar), (200 kPa)
|
Conectividad
- Acceso remoto y control (requiere software opcional Perm-Net Light)
- Puerto estándar Ethernet (100T)
- Dos puertos USB 2.0 (para conectar teclado, ratón o dispositivos de memoria)
Cumplimiento de normas
Este producto está en la lista UL y CSA utilizando la marca ETL de Intertek Group plc. y tiene certificado de conformidad con CE.
Cumple las siguientes normas de seguridad reconocidas internacionalmente.
- IEC 61010-1:2010 tercera edición
- UL 61010-1:2012 tercera edición
- CAN/CSA-C22.2 Núm. 61010-1:2012 tercera edición
Cumple las siguientes normas de EMC reconocidas internacionalmente.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Cumple con la directiva RoHS de la UE 2011/65/UE.
Cartuchos y opciones
- Cartuchos de análisis de película dual extra
Consumibles
- Películas Cert 1-3
- Máscaras
Software
Opciones de servicio y asistencia
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas para envasado
- Monocapa
- Multicapa
- Películas con revestimiento
Cumplimiento de norma de análisis
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
Metodología de análisis
De acuerdo con
ASTM F1249
Método de análisis estándar de tasa de transmisión de vapor de agua a través de película plástica y láminas usando un sensor modulado de infrarrojos
Resumen del método de análisis
1. El material de barrera que se quiere analizar separa una cámara
seca de una cámara húmeda de temperatura y humedad conocidas. La cámara seca y la cámara húmeda forman una célula
de difusión en la que está sellada la película de análisis. El vapor de agua
que se difunde a través de la película se mezcla con el gas en la
cámara seca y es transportado hasta un sensor modulado de infrarrojos.
Este sensor mide la fracción de energía de infrarrojos absorbida
por el vapor de agua y produce una señal eléctrica cuya amplitud es proporcional a la concentración de vapor de agua.
La amplitud de la señal eléctrica producida por la película de análisis
se compara con la señal producida por la medición de una película de
calibración cuya tasa de transmisión de vapor de agua se conoce.
La información se utiliza para calcular la tasa a la que la
humedad se transmite a través del material analizado.
