Prueba de velocidad de transmisión (TR) – mide la cantidad de gas de prueba (oxígeno, vapor de agua o dióxido de carbono) que pasa a través de un material a través de la permeación. Algunos materiales están diseñados para ser altamente transpirables (transmisores altos), mientras que otros están diseñados para ser excelentes barreras (transmisores bajos).
Los requisitos de barrera específicos para un paquete pueden variar mucho según la industria, la necesidad y la aplicación. Dada la variedad de materiales y rangos de TR, también se utilizan una variedad de métodos de prueba para garantizar una precisión de medición óptima.
Descripción general de las pruebas de velocidad de transmisión
Descargar póster de permeación
Prueba de velocidad de transmisión (TR) – mide la cantidad de gas de prueba (oxígeno, vapor de agua o dióxido de carbono) que pasa a través de un material a través de la permeación. Algunos materiales están diseñados para ser altamente transpirables (transmisores altos), mientras que otros están diseñados para ser barreras excelentes (transmisores bajos). Dada la variedad de materiales y rangos de TR, también se utilizan una variedad de métodos de prueba para garantizar una precisión de medición óptima.
A continuación se presentan tablas para los métodos de prueba de tasa de transmisión de oxígeno, vapor de agua y dióxido de carbono. Si tiene alguna pregunta sobre el método de prueba más apropiado para su material,
Comuníquese con nuestro laboratorio para obtener orientación..
Prueba de tasa de transmisión de oxígeno (OTR)
|
Método de prueba
|
Muestras típicas
|
Rango de análisis
cc/(m2 x día)
|
|
ASTM D3985 -OTR de película seca y láminas utilizando un detector culombimétrico
|
Envases de alimentos, productos farmacéuticos, dispositivos médicos y productos electrónicos
Materiales de investigación que incluyen: compostables & mezclas reciclables y nuevos materiales biomédicos
|
0,005 a 2000
Nota: Las mediciones de barrera de hasta 0,0005 cc/(m2 x día) son posibles con nuestra prueba 10X equipo
|
|
ASTM F1927 – OTR de películas secas y láminas con adición de humedad controlada mediante un detector culombimétrico
|
|
ASTM F2622 – OTR para películas y paquetes de mayor velocidad de transmisión utilizando un detector electroquímico (no coulométrico)
|
Películas transpirables (productos) y materiales biomédicos de alta tasa de transmisión
|
0,4 a 144.000
|
|
ASTM F3136 – OTR de transmisores muy altos utilizando un detector de fluorescencia. Estos pueden ser películas o paquetes con fugas.
|
Materiales compostables porosos, perforados y de alta transmisión (sin recubrimiento hermético)
|
100 a 1,000,000
|
|
ASTM F1307 – OTR a través de muestras de paquetes
|
Botellas, bandejas, tubos, viales, bolsas
|
0,00003 a 1 cc/día
|
Prueba de tasa de transmisión de vapor de agua (WVTR)
|
Método de prueba
|
Muestras típicas
|
Rango de análisis
g/(m2 x día)
|
|
ASTM F1249 – WVTR de materiales de película usando un detector IR modulado.
Nota: Nuestro laboratorio MOCON ofrece una versión modificada de esta prueba para analizar muestras de paquetes.
|
Envases de alimentos, productos farmacéuticos, dispositivos médicos y productos electrónicos
Materiales de investigación que incluyen: compostables y amp; mezclas reciclables
|
0.005 a 1000
Nota: Rango de prueba de WVTR del paquete de 0,00003 a 0,5 g/día
|
|
ASTM F3299 – WVTR de materiales de película de alta barrera utilizando un detector de P2O5
Nota: Nuestro laboratorio MOCON ofrece una versión modificada de esta prueba para analizar muestras de paquetes.
|
Electrónica, productos farmacéuticos, dispositivos médicos y materiales de alta barrera
|
0.00005 a 5
(0,05 a 5000 mg/(m2 × día))
Nota: Rango de prueba de WVTR del paquete de 0,0003 a 025 mg/día
|
|
ASTM E96 – WVTR de materiales fílmicos utilizando una metodología gravimétrica
|
Películas y papel estucado perforados, porosos y de alta transmisión
|
0,5 a 10.000
|
|
ASTM D6701 – WVTR a través de materiales de alta tasa de transmisiónR
|
Materiales transpirables y no tejidos, como revestimientos para edificios y productos en contacto con la piel.
|
500 a 100,000 g/(m2 × día)
|
Prueba de tasa de transmisión de dióxido de carbono (CO2TR)
|
Método de prueba
|
Muestras típicas
|
Rango de análisis
cc/(m2 x día
)
|
|
ASTM F2476 – CO2TR de muestras de películas y envases
|
Materiales y envases para alimentos, productos farmacéuticos, biológicos y dispositivos médicos
|
1 a 80,000
Nota: Rango de prueba de CO2TR del paquete de 0.005 a 40 cc/día
|
Películas

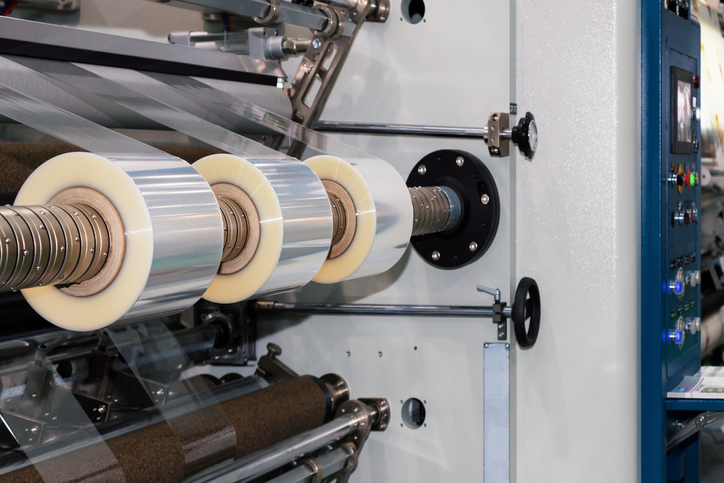

Las muestras de película provienen de rollos de láminas o se seccionan de la pared de un paquete (bolsa, bandeja o botella). Probamos muestras de película por duplicado. El material mínimo requerido es dos 4” x 4" (aproximadamente dos piezas de 10x10 cm).
Note: Un típico 8.5” x 11" El tamaño de la muestra funciona bien para suministrar suficiente material para cada muestra y se prefiere el material adicional para fines de optimización de la prueba..

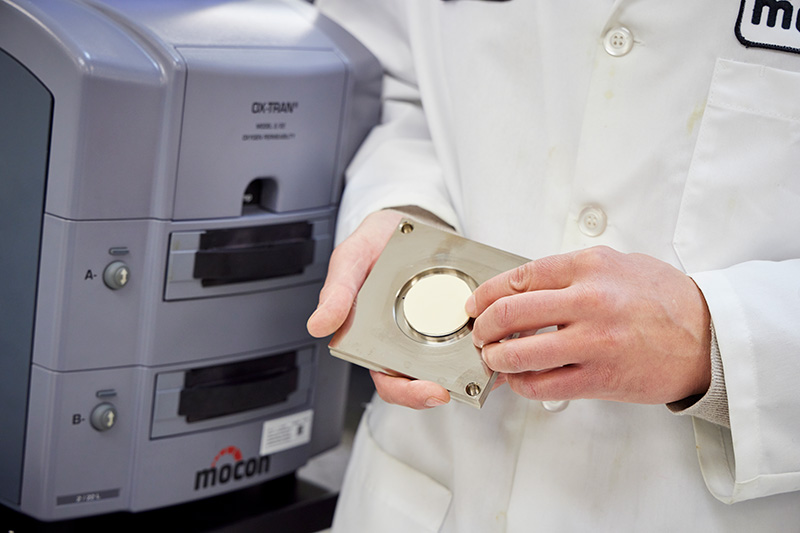

Si no se pueden producir muestras lo suficientemente grandes como para montarlas en la celda de prueba estándar de 50 cm2, aún se puede realizar la prueba, pero la sensibilidad y el rango de medición se verán afectados.
|
Embalaje

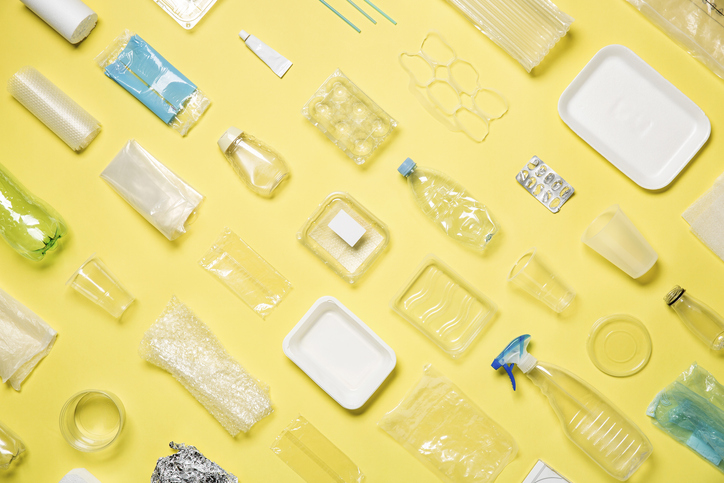

Un paquete es cualquier cosa que no sea una película. Las pruebas se enfocan en medir la transmisión de gas a través de las paredes y los sellos del paquete para capturar la tasa de ingreso (como el O2 que ingresa a un paquete) o la tasa de salida (como la pérdida de agua). Una muestra típica podría ser una botella o una botella con un cierre aplicado.
Analizamos los paquetes como individuales, pero la prueba de múltiples muestras permite una mejor comprensión de los valores de velocidad de transmisión de una configuración de paquete particular. Esto es importante cuando se incorporan sellos y cierres en la medición.
.
|
Nota: etiquete sus muestras
Use un rotulador afilado u otro marcador de punta blanda para evitar dañar o dejar marcas en la muestra. Coloque la identificación de la muestra a lo largo de un borde (para pruebas de película) y lejos del área específica que se analizará.
Si es posible, tenga en cuenta la orientación del gas de prueba en la película. Escribir “Gas de prueba” “O2,” “WV” o “N2” establece cómo se analizará el material, ya que la orientación de la película puede ser crítica cuando se prueban materiales multicapa.
Más allá de las pruebas de tasa de transmisión, ofrecemos una variedad de otros servicios de prueba que son fundamentales para la I+D del paquete y el proceso de prueba de vida útil.
|
Método de prueba
|
Muestras típicas
|
Rango de análisis
|
|
Espacio de cabeza %O2
(y %CO2
if requested)
|
Envasado en Atmósfera Modificada (MAP)
Alimentos, productos farmacéuticos y dispositivos médicos
|
0 a 100% O2
/CO2
|
|
Espacio de cabeza %RH
|
Empaquetado en atmósfera modificada (MAP)
Dispositivo médico, electrónico, farmacéutico
|
0 to 97%RH
|
|
Medición del espesor de la película
|
Estructuras de bolsas y películas
|
1 a 500 mil
25 a 12 700 micras
|
| Burst Testing (restrained) via ASTM F2054 |
Bolsas y bandejas para alimentos, dispositivos médicos y productos farmacéuticos
|
10-5000 mbar (0,15 a 72,5 psig)
|
| Prueba de explosión (sin restricciones) a través de
ASTM F1140 |
Bolsas y bandejas para alimentos, dispositivos médicos y productos farmacéuticos
|
10-5000 mbar (0,15 a 72,5 psig)
|
| Integridad del paquete (caída de presión/fuga) vía
ASTM F2095 |
Bolsas y bandejas para alimentos, dispositivos médicos y productos farmacéuticos
|
El rango de caída de presión se personaliza según la configuración de la muestra utilizando muestras de fugas de control conocidas
|
|
Gelbo Flex Conditioning following ASTM F392 methodology
|
Muestras de película que se utilizarán para alimentos, dispositivos médicos o envases electrónicos
|
NA – este es un método de acondicionamiento/estrés del material seguido a menudo por una prueba de permeabilidad
|
