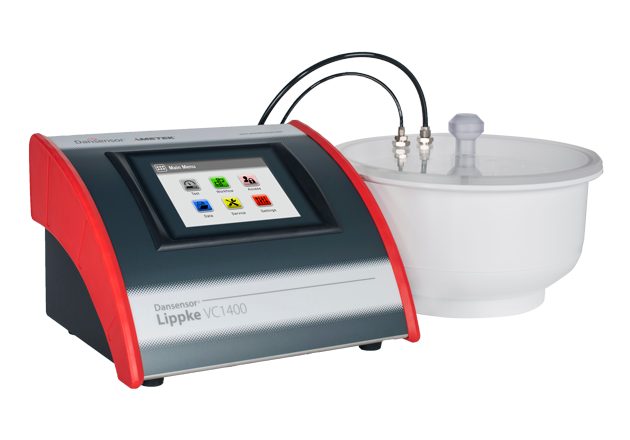

El Dansensor® Lippke® VC1400 es un detector de fugas de envases que encuentra incluso las fugas más pequeñas en envases de blíster, ampollas de vidrio y otros envases flexibles, rígidos y semirrígidos. Garantiza una resistencia real y la integridad de los envases para comprobaciones de control de calidad, I+D, pruebas de envases y optimización de procesos en la línea de envasado.
Este instrumento automatiza la prueba de tinción con azul de metileno y la prueba de emisión de burbujas (ASTM D3078), lo que garantiza una reproducibilidad óptima. Los parámetros y resultados de prueba se almacenan automáticamente en el dispositivo y se pueden imprimir o exportar como un archivo CSV. El tiempo de vacío y de penetración se pueden ajustar fácilmente en la interfaz gráfica de usuario de la pantalla táctil.
Los accesorios opcionales y dos variaciones disponibles, sea con un eyector de vacío integrado para el uso con aire comprimido o con una bomba de vacío externa (PU1400), hacen del Dansensor Lippke VC1400 una adición flexible y amigable a su rutina de control de calidad.
Detectores de fugas:
El Dansensor® Lippke® VC 1400 es parte de nuestra familia de productos de detectores de fugas.
- Dansensor® Lippke® 5000
El Dansensor Lippke 5000 permite realizar pruebas de resistencia del sello y de fugas de presión confiables en muchos tipos de envases. Se puede usar en entornos de producción y de laboratorio, así como en toda la cadena de suministro para probar la integridad de los envases.
- Dansensor® LeakPointer® 3 y Dansensor® LeakPointer® 3+
Los NUEVOS detectores de fugas Dansensor LeakPointer 3 y 3+ están diseñados para la industria alimentaria y ofrecen la posibilidad de realizar pruebas de fugas con un tamaño de hasta 50 micrones (µm). Esto ayuda a garantizar retiros de lotes no deseados y a obtener una alta calidad de los productos.
- Dansensor® LeakMatic ll
El Dansensor LeakMatic II es un detector de fugas en línea capaz de realizar detecciones en cajas grandes de manera no destructiva. Las pruebas no destructivas reducen el desperdicio y garantizan que se envíen a los clientes envases libres de fugas.
Ventajas
- Regulación de vacío de alta precisión
- No requiere ajuste para distintos tamaños o tipos de envases
- Resultados de prueba en pantalla claros y concisos
- Impresión de documentación en una impresora externa con un solo toque
- Instalación y operación sencillas
- Capture y almacene datos automáticamente
- Pruebe la integridad de los envases con prueba de tinción azul o de burbujas
Características
- Pantalla táctil con interfaz gráfica de usuario para una operación amigable
- Generación de vacío con bomba de vacío o aire comprimido
- Inicios de sesión de usuario individuales por seguridad
- Almacene los parámetros de prueba para repetibilidad
- Captura, almacenamiento y exportación de datos
- Puerto USB para conectar un escáner de código de barras, teclado o impresora opcionales

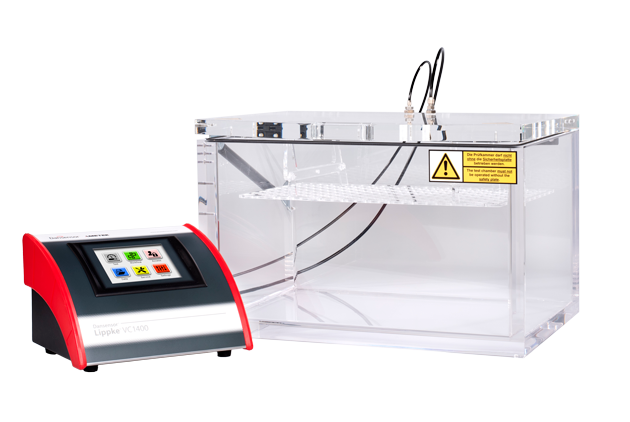

- Accesorios opcionales, incluyendo cámaras de vacío, unidad de bomba de vacío y escáner de código de barras
- Interfaz de usuario multilingüe
- Cumple con la norma ASTM D3078
- Documentos de validación IQ/OQ disponibles
|
Especificaciones
|
Dansensor® Lippke® VC1400 |
|
Tipos de paquete
|
Paquetes flexibles, semirrígidos y rígidos
|
|
Tipos de prueba
|
Prueba de tinción con azul de metileno o de burbujas
|
|
Tamaño del paquete de prueba
|
Más pequeño que una cámara de vacío Ø 240 mm x 70 mm
|
|
Tiempo de prueba
|
Tiempo de vacío: 24 horas (máx.) Tiempo de penetración: 24 horas (máx.)
|
|
Rango de medición
|
Variante del eyector: 100-800 mbar (1,5-11,6 psi)
Variante de la bomba de vacío externa: 100-900 mbar (1,5-13,1 psi)
|
|
Resolución mostrada
|
1 mbar
|
|
Exactitud de la medición
|
± 2 mbar o ± 1 % del punto de ajuste (incluyendo rebasamiento al regular a una presión fija)
|
|
Número de definiciones de prueba
|
999 |
|
Capacidad de recolección de datos
|
Prueba de datos de más de 1.000.000 de pruebas
|
|
Tipo de recopilación de datos
|
Exportado a archivo CSV
|
|
Dimensiones (AnxPxAl) y peso
|
284 mm x 236,5 mm x 185 mm (11,2" x 9,3" x 7,3"); 3,4 kg (7,5 lb)
Tamaño de la cámara de vacío: Ø 240 m x 70 m
|
|
Clase IP
|
IP 20
|
|
Temperatura ambiental
|
+2°C a +35°C
|
|
Humedad relativa
|
10 % a 90 % HR (sin condensación)
|
|
Presión ambiental
|
900-1050 mbar
|
|
Suministro de energía y consumo
|
100-240 VCA, 50-60 Hz Máx. 40 W
|
|
Presión y conexión de suministro de aire
|
4,5-6,0 bar (rendimiento óptimo a aprox. 5 bar)
Tubo de Ø6/4 mm DIN ISO 8573-1:2010 [4:4:3]
|
|
Consumo de aire
|
Máx. 60 L/min
|
|
Conectividad
|
LAN: RJ-45 Ethernet 10/100 Mbit/s, cliente DHCP o IP fija
USB: 1 x host, USB 2.0 Tipo A, 1 x dispositivo; USB 2.0 Tipo B (corriente máx. 500 mA)
|
|
Cumplimiento
|
CE, China RoHS II
|
|
Normas
|
ASTM D3078
|
Accesorios
- Cámara de vacío con tapa abovedada (típicamente usada para la prueba de tinción con azul de metileno)
- Cámara de vacío con tapa plana (típicamente usada para la prueba de burbujas ASTM D3078)

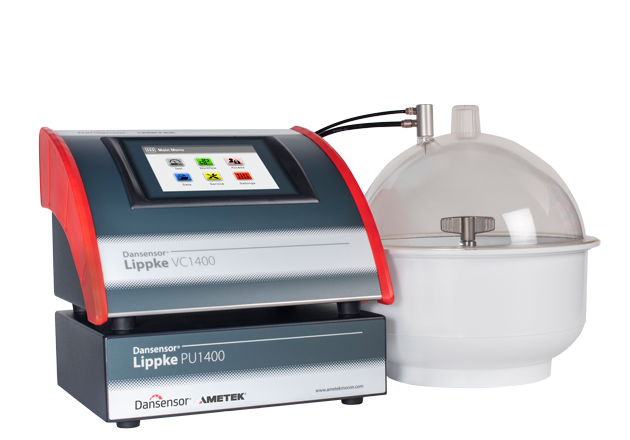

- Unidad de bomba de vacío PU1400
- Escáner de código de barras
- Impresora de matriz de puntos para registros impresos resistentes a la decoloración
- Documentación de validación IQ/OQ
Opciones de servicio y asistencia
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Aplicaciones:

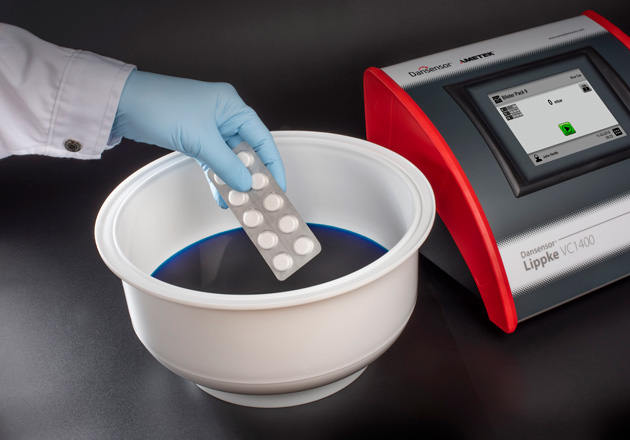

- Prueba de fugas en baño de tinte azul de metileno

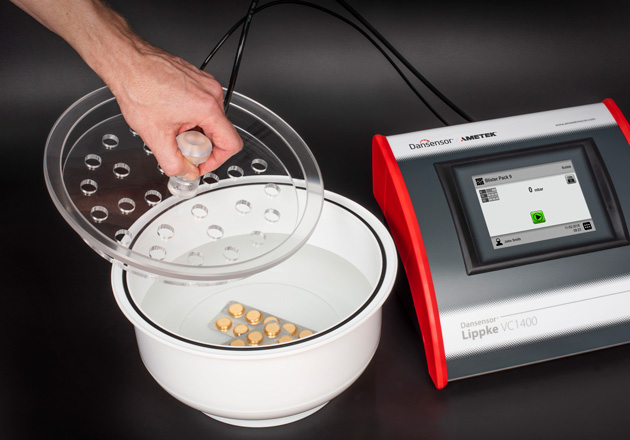

- Prueba visual de fugas bajo agua con vacío (burbujas)
Normas ASTM:
- ASTM D3078 (Método de prueba estándar para la determinación de fugas en envases flexibles por emisión de burbujas)
Método de prueba:
- Prueba de tinción azul conforme con la Farmacopea Mexicana HERMETIC Método IV
