El analizador de metano/no metano BASELINE® CHA utiliza un detector de ionización de llama (FID) junto con un catalizador de oxidación que entra y sale de la corriente de muestra. El catalizador oxida todos los hidrocarburos excepto el metano para producir una medición de metano únicamente. Esta reacción catalítica depende de la presencia de oxígeno (O2) en la muestra. Luego, el valor de metano se resta de la concentración total de hidrocarburos para determinar la lectura de hidrocarburos distintos del metano. Las opciones de salida incluyen capacidades analógicas, digitales y lógicas.
Nuestro analizador de metano y no metano proporciona un manejo rápido de datos y resultados altamente reproducibles. Se han eliminado los errores comúnmente asociados con las características del catalizador, proporcionando una señal extremadamente estable y precisa. Debido a que la señal distinta del metano es la diferencia entre las dos cantidades medidas, es más estable, lo que reduce en gran medida su deriva sistémica del cero. El factor de respuesta de la señal sin metano se ajusta y, por lo tanto, se correlaciona estrechamente con el número de carbonos. Este método analítico elimina los errores de integración que pueden estar presentes en los métodos de cromatografía de gases (GC).
|
Característica
|
Beneficio
|
|
Diseño FID patentado
|
Cumple con una amplia gama de aplicaciones, como niveles de trazas para pruebas de gas a granel hasta niveles porcentuales en el registro de pozos
|
|
Rangos opcionales disponibles
|
Excelente conversión catalítica de CO y CO2 a metano para la medición del carbono total
|
|
Excelente catalizador de oxidación
|
Proporciona una medición precisa únicamente del metano, que se resta del total de hidrocarburos para el valor distinto del metano
|
|
Interfaz sencilla e intuitiva
|
Ahorra tiempo en la formación de operadores para configuración y mantenimiento
|
|
Gran pantalla gráfica de carrera
|
Reconozca rápida y fácilmente el nivel actual de hidrocarburos totales
|
|
Función gráfica opcional
|
Reconocer tendencias a lo largo del tiempo que pueden ayudar a controlar su proceso o identificar cambios clave
|
|
Salida Ethernet y serial personalizable
|
Transferencia de datos fluida a su sistema en formatos CSV o ASCII para mantener registros y crear informes
|
|
Relés programables y salidas analógicas
|
Obtener información sobre concentración, niveles y eventos
|
|
Control FlowGuard de combustible, aire y muestra con apagado automático
|
Funcionamiento continuo y seguro
|
|
Montaje en mesa o en bastidor
|
Plataforma flexible para satisfacer diversas aplicaciones de instalación
|
|
Tamaño 3U: 5,25" (13,02 cm) de alto
|
Ahorra valioso espacio en rack para su sistema
|
|

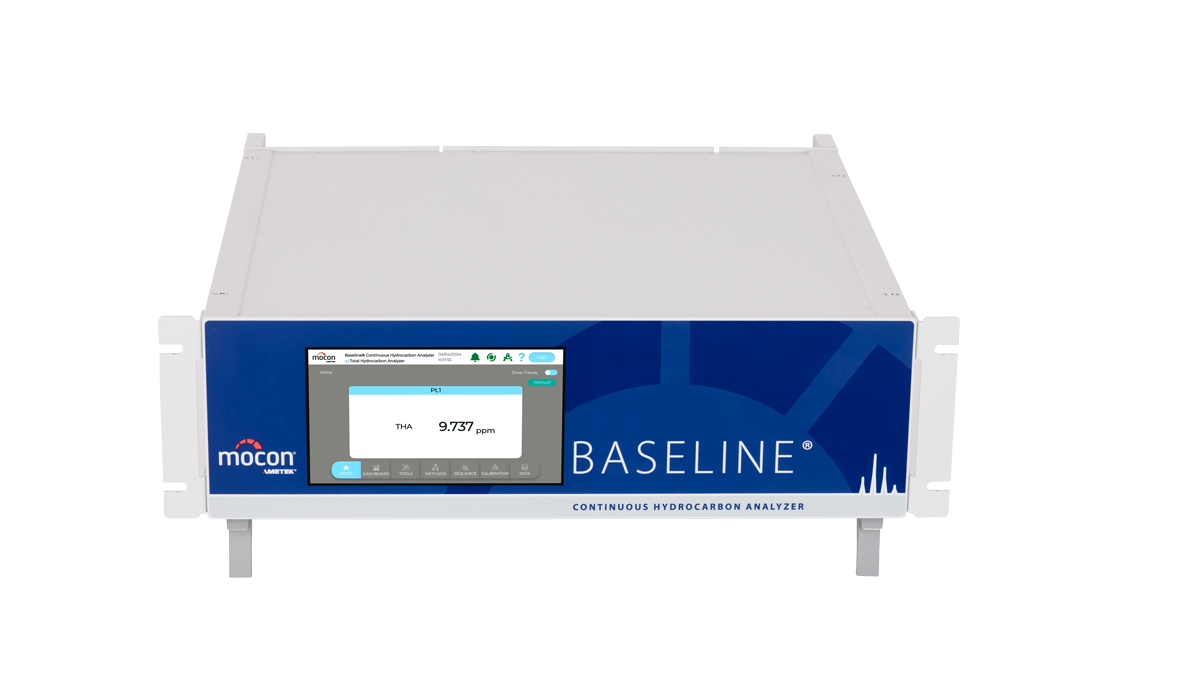

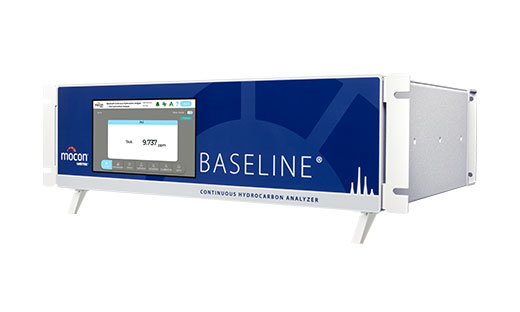

BASELINE® CHA Analizador de metano/no metano
|
Unidades
|
|
Detector
|
Ionización de llama (FID) con oxidante
|
|
Rangos
|
Definible por el usuario según la calibración (como metano):
Versión ambiental:
- Bajo: 0,03 ppm a 50 ppm
- Medio: 0,06 ppm a 500 ppm
- Alto - ndash; 0,15 ppm a 5000 ppm
Versión 120°C:
- Bajo: 0,06 ppm a 50 ppm
- Medio: De 0,6 ppm a 500 ppm
- Alto - ndash; 1,0 ppm a 5000 ppm
|
|
Precisión, repetibilidad
|
+1% de escala completa
|
|
Deriva, Cero
|
+0,01 % a escala completa, 24 horas
|
|
Deriva, Envergadura
|
+1 % a escala completa, 24 horas
|
|
Tiempo de respuesta
|
Tiempo de respuesta T90 < 30 segundos
|
|
Muestreo
|
Punto único interno, bomba opcional
|
|
Alarmas
|
Alarmas multinivel de concentración y fallo, sonoras y visuales
|
|
Calibración
|
Calibración automática o manual programable
|
|
Requisito de gas de soporte
|
Requisito de gas de apoyo Hidrógeno UHP (H2): 35 cc/min
Aire cero: 175cc/min
Gas patrón: metano/propano es típico
Opciones de mezcla de combustible disponibles
|
|
Pantalla
|
1024 X 600 Gráfico 7" (17,8 cm) táctil capacitiva diagonal
|
|

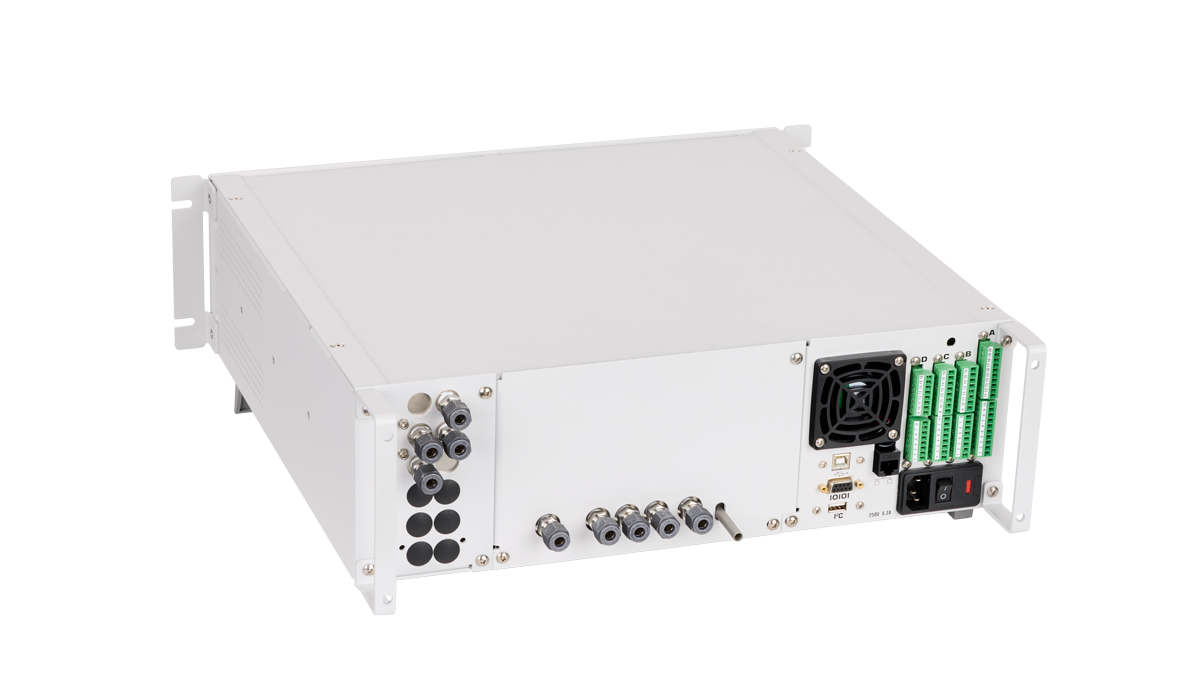

Salidas, estándar
|
RS-232
LAN/Ethernet
|
|
Salidas, Opcionales
|
Tarjeta de salida: Analógica, 1 salida aislada programable de 0-20 mA o 4-20 mA; relés 5 relés programables de forma A clasificados para 3A@230VAC; 6 entradas digitales
Tableros de relés adicionales: 8 o 16 relés adicionales
Tarjeta Analógica Adicional: 8 salidas analógicas adicionales
|
|
Temperatura de funcionamiento
|
32 a 104 °F (0 a 40 °C)
|
|
Humedad de funcionamiento
|
0 a 95% (sin condensación)
|
|
Configuración
|
Soporte de mesa o de 19" (48,3 cm) para montaje en bastidor, 3U
|
|
Especificaciones físicas
|
5.25" Alto x 19" Ancho x 16,25" Profundidad (13,02 cm x 48,26 cm x 41,28 cm)
<20 libras. (9,07 kilos)
|
|
Requisitos eléctricos
|
Voltaje: 100 - 240 VCA 50/60 Hz, 1 A
|
Kit de mantenimiento preventivo
- Incluye todas las piezas potencialmente necesarias para mantener adecuadamente su instrumento
Servicio y servicio Opciones de soporte
- Puesta en marcha y formación, 1 día presencial
Generadores de gas
- Generadores de hidrógeno
- Generadores de aire cero
Piezas de soporte
- Caudalímetro electrónico
- Tubos
Monitoreo Ambiental
- Monitoreo de la calidad del aire
- Monitoreo de emisiones fugitivas
- AMC en salas limpias
