Como una de las técnicas de detección de gases más utilizadas, el detector de fotoionización (PID) se aplica comúnmente en instrumentos portátiles y fijos para la detección de una amplia variedad de compuestos orgánicos y algunos gases inorgánicos en el aire ambiente.
La familia de sensores PID de próxima generación de MOCON, el ev-NXT, proporciona un cambio radical en el rendimiento de los sensores PID. La línea de sensores eV-NXT tiene un diseño patentado que elimina la variabilidad de los sensores PID. En el pasado, todos los sensores PID tenían una variabilidad significativa en la ganancia de un sensor a otro, ya que las lámparas y los detectores no lograban un rendimiento constante. El eV-NXT elimina esa variabilidad y proporciona ganancia constante y respuesta ambiental de sensor a sensor. Esto mejora la precisión y hace que el sensor sea el más fácil de integrar en diseños OEM.

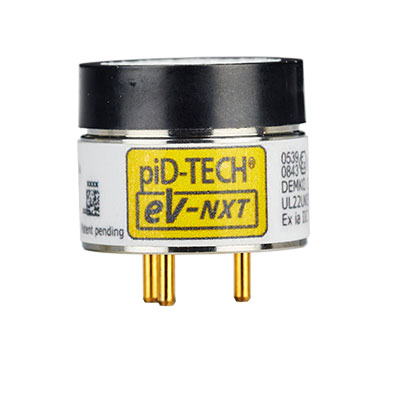

El piD-TECH
® eV-NXT

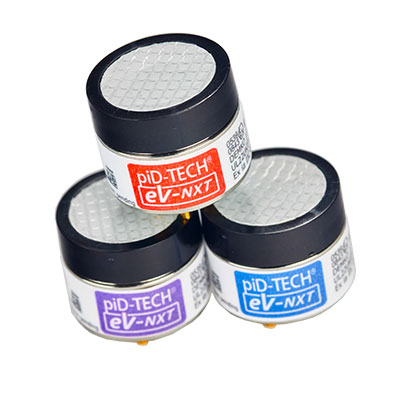

® viene en cinco rangos dependiendo de los requisitos de la aplicación.
- piD-Tech eV-NXT -10,6 eV Verde 0-10 000 ppm
- piD-Tech eV-NXT -10,6 eV Púrpura 0-2000 ppm
- piD-Tech eV-NXT -10,6 eV rojo 0-200 ppm
- piD-Tech eV-NXT -10,6 eV Amarillo 0-20 ppm
- piD-Tech eV-NXT -10,6 eV Azul 0-4 ppm
Nuestros ingenieros de sensores dedicados lo ayudarán a integrar nuestro sensor de fotoionización intrínsecamente seguro en sus productos, reduciendo el tiempo y el costo asociados con el desarrollo de productos.
El nuevo eV-NXT tiene lo siguiente
Características
- La familia piD-TECH de sensores PID son los sensores PID más utilizados en la industria.
- Repetibilidad mejorada de sensor a sensor para una mayor precisión
- Detección de falla de lámpara no encendida.
- Intrínsecamente seguro: certificación UL, CAN/CSA, ATEX, IECEx
- Lámpara de larga duración: normalmente 10.000 horas
- Regulación interna del voltaje de entrada para una mayor estabilidad de la señal
- Filtración interna para protección contra partículas y humedad
- Fácil limpieza y mantenimiento en campo
Beneficios
- Operación plug-and-play
- Rendimiento constante en un amplio rango de temperatura y humedad
- Bajo consumo de energía para una mayor duración de la batería
- Rango de detección mínimo de PPB bajo
- Excepcional estabilidad de referencia para aplicaciones de calidad del aire ambiental.
El sensor eV-NXT es el sensor PID más preciso y fácil de integrar del mercado. Estos sensores son ideales para aplicaciones exigentes que incluyen calidad del aire ambiental, seguridad industrial y de procesos.
Rangos de sensores
|
Lámpara de 10,6 eV
|
Verde
|
Púrpura
|
Rojo
|
Amarillo
|
Azul
|
|
Número de pieza
|
045-110
|
045-111
|
045-112
|
045-113
|
045-114
|
|
Rango
|
10,000 ppm
|
2,000 ppm
|
200 ppm
|
20 ppm
|
4 ppm
|
|
Detección Limit
|
500 ppb
|
100 ppb
|
10 ppb
|
1 ppb
|
0.5 ppb
|
|
Respuesta T90
|
< 3,5 segundos
|
< 3,5 segundos
|
< 3,5 segundos
|
< 6,5 segundos
|
< 6,5 segundos
|
|
Sensibilidad típica*
|
0,6 mV/ppm
|
2,4 mv/ppm
|
12,0 mV/ppm |
118 mV/ppm |
545 mV/ppm |
*Con isobutileno
Especificaciones de funcionamiento
|
piD-TECH® eV-NXT® Sensores de fotoionización
|
Unidades
|
|
Rango de temperatura
|
'-20*C a 60*C intrínsecamente seguro (temperatura de funcionamiento de -40C a 65C)
|
|
Rango de humedad relativa
|
0 a 99% sin condensación
|
|
Sensibilidad de la línea base de humedad
|
Cerca de cero a 95 % de humedad relativa
|
|
Dependencia de la temperatura
|
Sigue la ley de los gases ideales
|
|
Detección de fallos
|
Monitoreo continuo de la intensidad de la lámpara para detección de fallas de lámpara no encendida.
|
Características eléctricas
|
piD-TECH® eV-NXT® Sensores de fotoionización
|
Unidades
|
|
Tensión de alimentación
|
3,2 a 5,5 VCC
|
|
Actual
|
Típico 28 mA
|
|
Potencia operativa
|
22mW
|
|
Señal de salida
|
0,04 V a 2,85 V
|
Características físicas
|
piD-TECH® eV-NXT® Sensores de fotoionización
|
Unidades
|
|
Peso
|
<12 gramos
|
|
Dimensiones
|
20,0 mm de diámetro. x 16,5 mm de alto (pasadores de 4,83 mm de alto)
|
|
Piezas reparables
|
Lámpara, celda detectora, tapa/filtro
|
|
Duración de la lámpara
|
10.000 horas
|
|
Filtros integrados
|
Evita la contaminación del sensor por líquidos y partículas
|
|
Período de garantía
|
2 años, sin incluir consumibles
|
Certificaciones y Aprobaciones
|
piD-TECH® eV-NXT® Sensores de fotoionización
|
Unidades
|
|
Estados Unidos
|
UL 913, octava edición. Aparatos intrínsecamente seguros y aparatos asociados para uso en ubicaciones peligrosas (clasificadas) Clase I, II y III, División 1
|
|
Europa
|
Directivas ATEX: EN 60079-0:2018, EN 60079-11:2012; II 1 G Ex ia IIC Ga, -20 oC - 60 oC Certificados ATEX: UL 23 ATEX 2970U Rev. 0; CE 0539
|
|
Otro
|
Estándares IECEx: 60079-0 Ed. 7; 60079-11 Ed. 6; IECEx UL 23.0018U Edición 0; CAN/CSA C22.2 No.157-92
|
|
Patentes
|
Pendiente
|
|
Número de pieza de repuesto
|
Descripción
|
|
046-062
|
Tapa con filtro integral
|
|
046-042
|
Conjunto de celda de ionización del detector eV-NXT
|
|
043-257
|
Conjunto de lámpara piD-TECH® 10,6eV
|
|
044-657
|
Conjunto de lámpara piD-TECH® de 10,6 eV empaquetado individualmente
|
|
046-271
|
piD-TECH® eV-NXT Kit de mantenimiento
-2 discos de pulido
-1 cada tapa con filtro integral
-1 hisopo acolchado
|
Monitoreo Ambiental
- Monitoreo de la calidad del aire interior y exterior
- Monitoreo de emisiones fugitivas
- Monitoreo de cercas
- AMC en salas blancas
Monitoreo de gases tóxicos
- Detección de gases portátil y fija
- Monitores de espacios confinados
- Detección de fugas
- Seguridad y seguridad Monitoreo de cumplimiento
