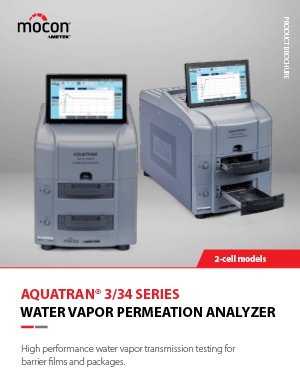

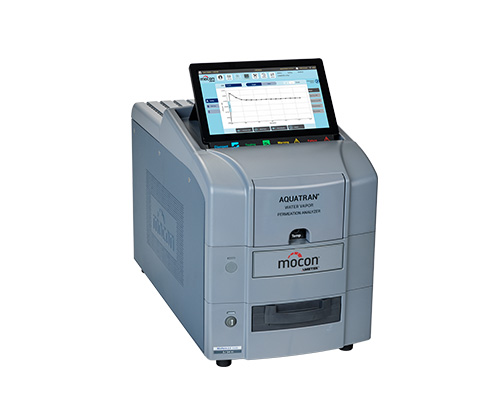

Los analizadores de alta tecnología AQUATRAN 3/34 pueden probar la tasa de transmisión de vapor de agua (WVTR) tanto en películas como en paquetes desde barreras bajas a moderadas. Cuentan con 1 cartucho de prueba intercambiable que permite probar una amplia variedad de tamaños y tipos de muestras de manera fácil y precisa.
Máxima precisión
- El sensor infrarrojo modulado patentado de MOCON es el único sistema de sensor modulado disponible en el mercado. ASTM F1249
- Niveles de detección de hasta 0,05 g/(m2 × día)
- Los controles de temperatura, flujo y humedad relativa totalmente automatizados simplifican las pruebas y proporcionan una repetibilidad incomparable
Fácil de usar
- El tiempo de respuesta del sensor más rápido de la industria permite tiempos de prueba generales más cortos
- Los cartuchos de prueba extraíbles permiten una fácil preparación de muestras en el banco
- El método de prueba automatizado puede iniciar una prueba con solo presionar un botón
- TruSeal® el sellado perimetral con gas redujo los niveles de fondo, lo que ayuda a aumentar la precisión
El analizador AQUATRAN 3/34 WVTR es fácil de usar y ofrece los tiempos de prueba más cortos disponibles en el mercado. Utiliza el sensor IR modulado de larga duración patentado de MOCON, que es la base del estándar ASTM F1249.
MODELOS:
Esta familia de instrumentos de alta precisión tiene 2 modelos, cada uno con un factor diferente de límites de detección inferiores.
- Modelo A (barreras bajas a moderadas): capaz de probar barreras comunes proporcionando un rango de 0,1 a 100 g/(m2 × día)
- Modelo H (barreras moderadas): el rango de detección más popular es de 0,05 a 100 g/(m2 × día)
El límite de detección superior se puede ampliar con el uso del cartucho de prueba de película de área reducida (factor × 9), o enmascaramiento de varios tamaños.
La serie tiene características líderes en la industria, como cartuchos de prueba horizontales extraíbles e intercambiables, interfaz de operador con pantalla táctil fácil de usar y pruebas totalmente automatizadas que proporcionan un mayor rendimiento en el laboratorio con menos capacitación.
Durante más de 25 años, la serie de instrumentos PERMATRAN de MOCON ha sido la más confiable y duradera del mercado. . Desde barreras simples de una sola capa hasta barreras complejas de múltiples capas, el PERMATRAN-W 3/34 es la opción correcta para pruebas WVTR confiables.
Cartuchos extraíbles
- Preparación de muestras fácil en el banco de trabajo
- Carga más constante
- Liberación y carga con un botón
- La abrazadera neumática permite resultados más replicables
- Las opciones de cartuchos especializados permiten ampliar el rango de análisis sin máscaras, mejorar la precisión de análisis de barreras basadas en papel y el diseño personalizado de envases o productos únicos
TruSeal®
- Eliminar el cero individual
- Tiempo de análisis reducido (aumenta el rendimiento)
- Resultados más replicables
Funciones de control automatizado
- Control de caudal, temperatura y humedad relativa
- Desarrollo y recomendaciones de proceso de análisis
- Secuenciación programable de análisis
- Impresión y exportación de informe de análisis
- Protección del sensor
Interfaz de pantalla táctil
- El manejo automatizado intuitivo requiere menos formación
- Gestión de usuarios multinivel integrada y seguridad de datos
- Registro de eventos y guía de resolución de problemas
- Ahorro de espacio en laboratorio al eliminar la necesidad de PC
Sensor de infrarrojos modulado
- El menor tiempo de examen reduce el tiempo de análisis general para mejorar el rendimiento
- Sensor más duradero que otros del mercado
- Resultados precisos y reproducibles
- El sensor de infrarrojos modulado más valorado y que cumple totalmente con ASTM F1249
Garantía
- Garantía total del 100 % de las piezas y de fabricación durante 12 meses
- Garantía exclusiva de 4 años en el sensor IR modulado
Capacidades: modelo específico
|
Unidades
|
Modelo 3/34 H
|
Modelo 3/34 A
|
|
Rangos de prueba (50 cm2)
|
g/(m2 × día)
|
0.05 a 100
|
0.1 a 100
|
|
g/(100 in2 × día)
|
0.003 a 6.45
|
0.006 a 6.45
|
|
Rangos de prueba (5.6 cm2)
|
g/(m2 × día)
|
0.44 a 890
|
0.88 a 890
|
|
g/(100 in2 × día)
|
0.027 a 57.2
|
0.054 a 57.2
|
| Rangos de prueba (5.0 cm2 enmascarada) |
g/(m2 × día) |
0.5 a 1000 |
1.0 a 1000 |
| Rango de prueba - Paquete |
g/(pkg × día) |
0.00025 a 0.50 |
0.0005 a 0.5 |
| Resolución (50cm2) |
g/(m2 × día) |
0.0001 |
0.0001 |
|
Repetibilidad
|
g/(m2 × día)
|
0.05 o 2%*
|
0.05 o 2%*
|
|
Rango de control de temperatura
|
°C |
20 a 40 ± 0.2
|
20-40 +/- 0.2
|
|
Rango de control de humedad (RH)
Celda de película, gas de prueba
|
% RH |
100% y 50% a 90% RH ± 3 RH
|
100 y 50% a 90% +/- 3%
|
*lo que sea mayor
Capacidades: todos los modelos
|
Serie PERMATRAN 3/34
|
Unidades
|
|
Tamaño de la película
|
4” x 4” Std, 2”x 2” optional
|
|
Grosor de la película
|
Hasta 120 millones
|
|
Área de prueba de películas
|
50 cm2 cartucho estándar
Cartucho2 de 5,6 cm - opcional
|
Otras especificaciones (todos los modelos):
Especificaciones físicas
- 15.5” H x 12” W x 23” D (39.4 cm x 30.4 cm x 58.0 cm)
- 95 Lbs. (43.1 kg)
Requisitos eléctricos
- Voltaje: 100 - 240 VCA 50/60 Hz
- Consumo máximo de energía: 700 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
10 °C to 30 °C
|
|
Humedad
|
Operación
|
20 % a 80 % de humedad relativa (sin condensación)
|
|
Almacenamiento
|
5 % a 85 % de humedad relativa (sin condensación)
|
Requisitos de suministro de gas
|
Gas portador
|
Composición del gas
|
Nitrógeno (99,7% N2 o mejor)
|
|
Gas de prueba
|
Presión de suministro, nominal
|
29 PSI, (2,0 bar), (200 kPa)
|
Conectividad
- Acceso y control remotos (requiere el software opcional Perm-Net Light)
- Puerto Ethernet estándar (100T)
- Dos puertos USB 2.0 (para conexión de teclado, mouse o dispositivos de memoria)
Normas de cumplimiento
Tipo de equipo: Equipo eléctrico para medición, control y uso en laboratorio
Tipo de equipo: Analizador de permeación
Aplicación de las directivas del consejo:
- 2006/42/EU Directiva de máquinas
- 2014/30/EU Directiva CEM
- 2011/65/EU Directiva RoHS
Norma(s) con las que se declara la conformidad:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Clase A radiada y conducida
-Clase A radiada y conducida
Cartuchos y opciones
- Cartucho de área reducida
- Cartucho de efecto borde
- Adaptador de análisis de envase
Consumibles
- Películas Cert 1-3 y conjunto
- Máscaras
Software
Opciones de servicio y asistencia
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas para envasado
- Monocapa
- Multicapa
- Películas con revestimiento
- Papel con revestimiento/Cartón
Películas especializadas
- Vendas
- Gel/lociones
- Hojas traseras solares
- Transpirable para pañales
- Membrana de separación de pilas
Envases
- Envases comunes para alimentos
- Envases médicos
- Botellas/Tapas
Encapsulado
- Paneles solares
- Ventanas
- Dispositivos OLED
- Otras aplicaciones eléctricas

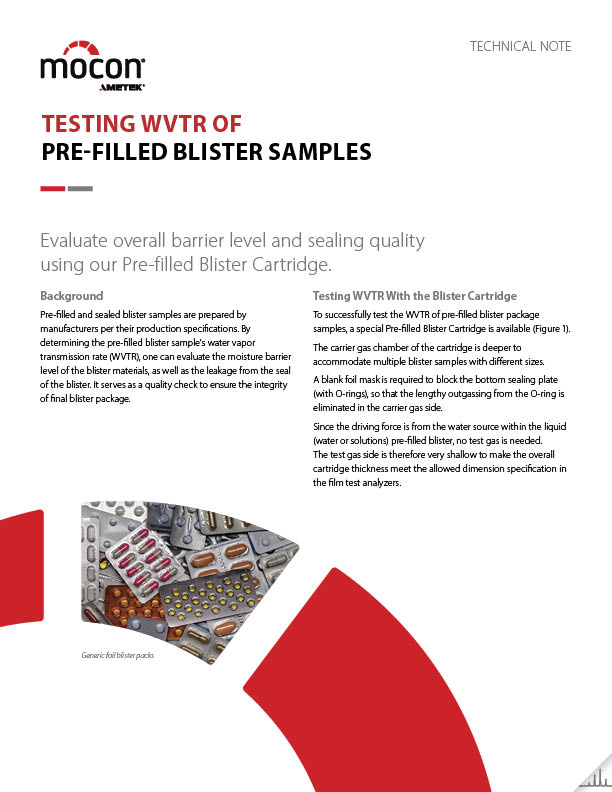

Blísteres
Sellos
Cumplimiento de norma de análisis
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
GB/T 31355-2014
Método de análisis estándar de tasa de transmisión de vapor de agua a través de película plástica y láminas usando un sensor modulado de infrarrojos
Resumen del método de análisis
El material de barrera que se quiere analizar separa una cámara
seca de una cámara húmeda de temperatura y humedad conocidas. La cámara seca y la cámara húmeda forman una célula
de difusión en la que está sellada la película de análisis. El vapor de agua
que se difunde a través de la película se mezcla con el gas en la
cámara seca y es transportado hasta un sensor modulado de infrarrojos.
Este sensor mide la fracción de energía de infrarrojos absorbida
por el vapor de agua y produce una señal eléctrica cuya amplitud es proporcional a la concentración de vapor de agua.
La amplitud de la señal eléctrica producida por la película de análisis
se compara con la señal producida por la medición de una película de
calibración cuya tasa de transmisión de vapor de agua se conoce.
La información se utiliza para calcular la tasa a la que la
humedad se transmite a través del material analizado.
