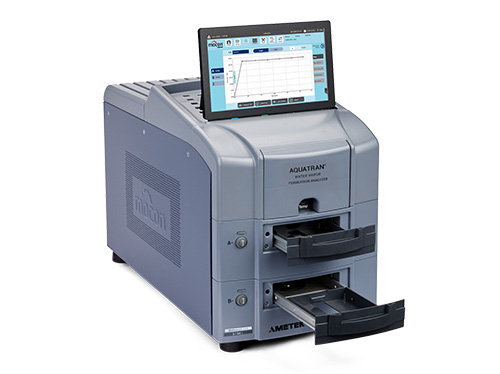

Los analizadores de alta tecnología AQUATRAN 3/34 pueden analizar la tasa de transmisión de vapor de agua (WVTR) de películas y envases con nivel de barrera bajo y alto. Cuentan con dos células independientes con cartuchos de análisis horizontales intercambiables que permiten analizar de forma fácil y precisa muestras de diferentes tipos y tamaños.
La mayor precisión
- El sensor de infrarrojos modulado patentado de MOCON es el único sistema de sensor modulado presente en el mercado que cumple con ASTM F1249
- Niveles de detección bajos a partir de 0,005 g/(m2 × día)
- Los controles totalmente automatizados de temperatura, caudal y humedad relativa simplifican el análisis y ofrecen una replicabilidad sin igual
El mejor rendimiento
- El tiempo de respuesta más rápido del sector permite tiempos de análisis más cortos
- Los cartuchos de análisis extraíbles permiten una preparación de las muestras fácil y rápida
- El método de análisis automatizado permite iniciar el análisis con solo pulsar un botón
- El sellado perimetral para inyección de gas TruSeal puede eliminar la necesidad de cero absoluto en muchos análisis, lo que acorta el tiempo de análisis general
Los analizadores AQUATRAN 3/34 son fáciles de usar y ofrecen el tiempo de análisis más corto del mercado. Utiliza el sensor de infrarrojos modulado duradero patentado de MOCON; que forma la base de la norma ASTM F1249.
MODELOS:
Esta familia de instrumentos de alta precisión cuenta con 2 modelos, cada uno de los cuales tiene un factor de límites inferiores de detección diferente.
- Modelo H (barreras comunes): el rango de detección más popular, de 0,05 a 100 g/(m2 × día)
- Modelo L (barreras altas): es capaz de alcanzar un factor de 10 menos que el modelo H, con lo que ofrece un rango de 0,005 a 100 g/(m2 x día)
El límite de detección puede ampliarse con el uso de un cartucho de análisis de película de área reducida (factor × 9) o con enmascarado de diferentes tamaños.
La serie tiene características líderes en el sector como cartuchos de análisis horizontales extraíbles e intercambiables, interfaz de pantalla táctil fácil de usar y análisis totalmente automatizado para un mayor rendimiento en laboratorio con menos formación.
Desde hace más de 25 años, la serie de instrumentos AQUATRAN de MOCON es la más valorada y la que más tiempo lleva en el mercado. De barreras simples de una capa a complejas barreras multicapa, AQUATRAN 3/34 es la elección correcta para un análisis WVTR fiable.
Cartuchos extraíbles
- Preparación de muestras fácil en el banco de trabajo
- Carga más constante
- Liberación y carga con un botón
- La abrazadera neumática permite resultados más replicables
- Las opciones de cartuchos especializados permiten ampliar el rango de análisis sin máscaras, mejorar la precisión de análisis de barreras basadas en papel y el diseño personalizado de envases o productos únicos
TruSeal®
- Eliminar el cero individual
- Tiempo de análisis reducido (aumenta el rendimiento)
- Resultados más replicables
Funciones de control automatizado
- Control de caudal, temperatura y humedad relativa
- Desarrollo y recomendaciones de proceso de análisis
- Secuenciación programable de análisis
- Impresión y exportación de informe de análisis
- Protección del sensor
Interfaz de pantalla táctil
- El manejo automatizado intuitivo requiere menos formación
- Gestión de usuarios multinivel integrada y seguridad de datos
- Registro de eventos y guía de resolución de problemas
- Ahorro de espacio en laboratorio al eliminar la necesidad de PC
Sensor de infrarrojos modulado
- El menor tiempo de examen reduce el tiempo de análisis general para mejorar el rendimiento
- Sensor más duradero que otros del mercado
- Resultados precisos y reproducibles
- El sensor de infrarrojos modulado más valorado y que cumple totalmente con ASTM F1249
Garantía
- Garantía total del 100 % de las piezas y de fabricación durante 12 meses
- Garantía exclusiva de 4 años en el sensor IR modulado
Capacidades: modelo específico
|
Unidades
|
Modelo 3/34 H
|
Modelo 3/34 L
|
|
Rangos de prueba (50 cm2)
|
g/(m2 × día)
|
0.05 a 100
|
0.005 a 100
|
|
g/(100 in2× día)
|
0.003 a 6.45
|
0.0003 a 6.45
|
|
Rangos de prueba (5.6 cm2)
|
g/(m2 × día)
|
0.44 a 890
|
0.044 a 890
|
|
g/(100 in2 × día)
|
0.027 a 57.2
|
0.0027 a 57.2
|
| Rangos de prueba (5.0 cm2 enmascarado) |
g/(m2 × día) |
0.5 a 1000 |
0.05 a 1000 |
| Rango de prueba - Paquete |
g/(pkg × día) |
0.00025 a 0.50 |
0.000025 a 0.50 |
| Resolution (50cm2) |
g/(m2 × día) |
0.0001 |
0.0001 |
|
Repetibilidad
|
g/(m2 × día)
|
0.05 o 2%*
|
0.005 o 2%*
|
|
Rango de control de temperatura
|
°C |
20 a 40 ± 0.2
|
10 a 40 ± 0.2
|
|
Rango de control de humedad (RH)
Celda de película, gas de prueba
|
% RH |
100% y 50% a 90% RH ± 3 RH
|
100% y 5% a 90% RH ± 3 RH
|
*lo que sea mayor
Capacidades - Todos los modelos
|
Serie AQUATRAN 3/34
|
Unidades
|
|
Tamaño de la película
|
4" × 4" estándar, 2" × 2" opcional
|
|
Espesor de la película
|
Hasta 120 mil
|
|
Área de análisis de la película
|
50 cm2 cartucho estándar
5,6 cm2 cartucho opcional
|
Otros datos (todos los modelos):
Datos físicos
- 39,4 cm al. × 30,4 cm an. x 58,0 cm pr. (15,5" × 12" x 23" )
- 95 lb (43,1 kg)
Requisitos eléctricos
- Tensión: 100 - 240 VAC 50/60 Hz
- Consumo máximo de potencia: 700 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
de 10 °C a 30 °C
|
|
Humedad
|
Operación
|
20 % a 80 % HR (sin condensación)
|
|
Almacenamiento
|
5 % a 85 % HR (sin condensación)
|
Requisitos de gas de alimentación
|
Gas transportador
|
Composición de gas
|
Nitrógeno (99,7 % N2 o superior)
|
|
Gas de análisis
|
Presión de alimentación, nominal
|
29 PSI, (2,0 bar), (200 kPa)
|
Conectividad
- Acceso remoto y control (requiere software opcional Perm-Net Light)
- Puerto estándar Ethernet (100T)
- Dos puertos USB 2.0 (para conectar teclado, ratón o dispositivos de memoria)
Normas de cumplimiento
Tipo de equipo: Equipo eléctrico para medición, control y uso en laboratorio
Tipo de equipo: Analizador de permeación
Aplicación de las directivas del consejo:
- 2006/42/EU Directiva de máquinas
- 2014/30/EU Directiva CEM
- 2011/65/EU Directiva RoHS
Norma(s) con las que se declara la conformidad:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Clase A radiada y conducida
-Clase A radiada y conducida
Cartuchos y opciones
- Cartucho de área reducida
- Cartucho de efecto borde
- Adaptador de análisis de envase
Consumibles
- Películas Cert 1-4 y conjunto
- Máscaras
Software
Opciones de servicio y asistencia
- Documentación IQ/OQ y validación
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas para envasado
- Monocapa
- Multicapa
- Películas con revestimiento
- Papel con revestimiento/Cartón
Películas especializadas
- Vendas
- Gel/lociones
- Hojas traseras solares
- Transpirable para pañales
- Membrana de separación de pilas
Envases
- Envases comunes para alimentos
- Envases médicos
- Botellas/Tapas
Encapsulado
- Paneles solares
- Ventanas
- Dispositivos OLED
- Otras aplicaciones eléctricas
Blísteres
Sellos
Cumplimiento de norma de análisis
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
GB/T 31355-2014
Método de análisis estándar de tasa de transmisión de vapor de agua a través de película plástica y láminas usando un sensor modulado de infrarrojos
Resumen del método de análisis
El material de barrera que se quiere analizar separa una cámara
seca de una cámara húmeda de temperatura y humedad conocidas. La cámara seca y la cámara húmeda forman una célula
de difusión en la que está sellada la película de análisis. El vapor de agua
que se difunde a través de la película se mezcla con el gas en la
cámara seca y es transportado hasta un sensor modulado de infrarrojos.
Este sensor mide la fracción de energía de infrarrojos absorbida
por el vapor de agua y produce una señal eléctrica cuya amplitud es proporcional a la concentración de vapor de agua.
La amplitud de la señal eléctrica producida por la película de análisis
se compara con la señal producida por la medición de una película de
calibración cuya tasa de transmisión de vapor de agua se conoce.
La información se utiliza para calcular la tasa a la que la
humedad se transmite a través del material analizado.
