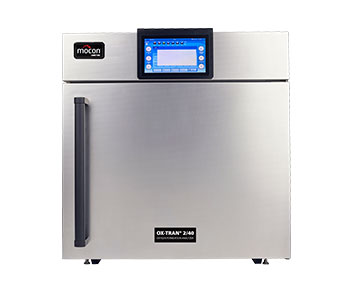

La serie OX-TRAN 2/40 es el siguiente paso en el análisis de tasa de transmisión de oxígeno (OTR) en envases completos. Estos analizadores avanzados integran el sistema de análisis acreditado OTR de MOCON con una cámara medioambiental de precisión, lo que permite alcanzar un nivel superior de precisión, replicabilidad y facilidad de uso en el análisis de envases. Con funciones especiales diseñadas para el análisis de los envases que reducen considerablemente el tiempo de análisis total; el nuevo diseño de cartuchos para el análisis de envases ofrece una preparación de las muestras más sencilla y mayor replicabilidad de los resultados. Cuentan con cuatro células independientes con cartuchos de análisis intercambiables que permiten analizar de forma fácil y precisa envases de diferentes tipos y tamaños sin utilizar epoxy.
Análisis de envases de alta precisión
- El sensor Coulox± patentado es el único sensor culombimétrico del mercado y nunca requiere calibración
- Bajo nivel de detección a partir de 25*10-7 cc/(envase*día) (modelo 10X)
- Los controles totalmente automatizados de temperatura, caudal y humedad relativa simplifican el análisis y ofrecen una replicabilidad sin igual
Facilidad de uso
- Los cartuchos de análisis extraíbles permiten un cambio de muestras rápido con solo tocar un botón
- Diferentes opciones de cartuchos diseñados para que el montaje y el análisis de una gran variedad de envases sea sencilla, precisa y replicable
- La purga automática avanzada y la capacidad de acondicionamiento de envases reduce el tiempo de análisis total
- La interfaz de pantalla táctil permite el control completo y la monitorización de todas las variables de análisis a lo largo del proceso de análisis
Los analizadores de envases de la serie Ox-Tran 2/40 pueden analizar la tasa de transmisión de oxígeno (OTR) de películas y envases con nivel de barrera bajo y alto.
Utilizan el sensor culombimétrico absoluto (intrínseco) patentado de MOCON Coulox, que no requiere calibración y forma la base de la norma ASTM D3985. Las cuatro células de análisis independientes pueden realizar diferentes análisis en condiciones medioambientales controladas de 10 a 50 °C y con la cámara seca o hasta un 90 % de humedad.
Hay una gran variedad de cartuchos de análisis disponibles para analizar de forma fácil y precisa bandejas, botellas, recipientes flexibles, bolsas, tazas, vainas, tapas, cierres, cajas, películas y prácticamente cualquier tipo de muestra. También hay cartuchos personalizados para simplificar la preparación de muestras y mejorar la replicabilidad del análisis.
MODELOS:
Esta familia de instrumentos versátiles cuenta con 2 modelos, cada uno de los cuales tiene un factor de límites inferiores de detección diferente.
- Modelo H (barreras comunes): el rango de detección de 0,00025 a 1 cc/(envase*día)
- Modelo L (barreras altas): es capaz de alcanzar un factor de 10 menos que el modelo H, con lo que ofrece un rango de 0,000025 a 1 cc/envase * día
Desde hace más de 25 años, la serie de instrumentos OX-TRAN de MOCON es la más valorada y la que más tiempo lleva en el mercado. La serie OX-TRAN 2/40 es la opción más reciente disponible y permite alcanzar un nuevo nivel de análisis de envases para que las marcas y los proveedores de servicios de envasado puedan analizar de forma fiable la conservación de los envases acabados. Es el complemento perfecto de cualquier laboratorio de análisis que realice análisis completos
Variedad de cartuchos de análisis de envases y películas
- Preparación de muestras fácil en el banco de trabajo, muchas sin epoxy
- Liberación y carga rápidas con un botón
- Placas de lámina de montaje de un solo uso que simplifican el montaje de los envases
- Opciones de cartucho especializado para ahorrar tiempo y mejorar la replicabilidad del análisis
Funciones de control automatizado
- Control de caudal, temperatura y humedad relativa
- Desarrollo y recomendaciones de proceso de análisis
- Secuenciación programable de análisis
- Impresión y exportación de informe de análisis
- Protección del sensor
Interfaz de pantalla táctil
- El manejo automatizado intuitivo requiere menos formación
- Gestión de usuarios multinivel integrada y seguridad de datos
- Registro de eventos y guía de resolución de problemas
- Ahorro de espacio en laboratorio al eliminar la necesidad de PC
Sensor Coulox®
- El menor tiempo de examen reduce el tiempo de análisis general para mejorar el rendimiento
- No requiere calibración del sensor
- Sensor más duradero que otros del mercado
- Resultados más precisos y reproducibles en comparación con los sensores que requieren calibración
- El sensor intrínseco cumple con ASTM D3985
Características de análisis avanzado de envases
- Purga rápida automática para los ajustes deseados
- Modo de acondicionamiento automático de alto caudal
- Comprobación rápida de que el montaje del envase es correcta antes de iniciar el análisis
TruSeal®
- Eliminar el cero individual
- Tiempo de análisis reducido (aumenta el rendimiento)
- Resultados más replicables
- Permite montar los cartuchos sin herramientas
Garantía
- Garantía total del 100 % de las piezas y de fabricación durante 12 meses
- Garantía exclusiva de 4 años en el sensor Coulox
Capacidades - Específicas del modelo
| |
Unidades
|
Modelo L
|
Modelo H
|
|
Rangos de análisis
a 20,9 % O2
|
cc/(m2 x día)
|
0,005 a 200
|
0,05 a 200
|
|
cc/(100 in2 x día)
|
0,0003 a 12,9
|
0,003 a 12,9
|
|
cc/(envases x día)
|
0,000025 a 1,0
|
0,00025 a 1,0
|
|
Rangos de análisis compensados al 100 % O2
|
cc/(m2 x día)
|
0,025 a 1000
|
0,25 a 1000
|
|
cc/(100 in2 x día)
|
0,0015 a 64,5
|
0,015 a 64,5
|
|
cc/(envases x día)
|
0,000125 a 5,0
|
0,00125 a 5,0
|
|
Resolución
|
cc/(m2 x día)
|
0,002
|
0,02
|
|
Replicabilidad
|
cc/(m2 x día)
|
0,002 o 1 %*
|
0,02 o 1 %*
|
*el que sea mayor
Capacidades - Todos los modelos
|
Serie Ox-Tran 2/40
|
Unidades
|
|
Rango de temperatura de análisis
|
10 °C a 50 °C ± 0,2 °C
|
|
Rango de análisis de humedad relativa controlada
|
5 a 90 % ± 4 %
|
|
Rango de humedad relativa controlada del transportador
|
0 a 90 % ± 4 %
|
|
Tamaño de la cámara
|
25,5" an. x 17" pr. x 12" al.
|
Otros datos:
Datos físicos
- 34.2" al. x 33,0" an. x 23.2" pr. (86,9 cm x 83,8 cm x 58.9 cm)
- 225 lb (102 kg)
Requisitos eléctricos
- Tensión: 100 - 240 VAC 50/60 Hz
- Consumo máximo de potencia: 500 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
de 10 °C a 30 °C
|
|
Humedad
|
Operación
|
10 % a 60 % HR (sin condensación)
|
|
Almacenamiento
|
5 % a 85 % HR (sin condensación)
|
Requisitos de gas de alimentación
|
Gas transportador
|
Composición de gas
|
Mezcla de nitrógeno/hidrógeno (98 %/2 %)
|
|
Presión de alimentación, nominal
|
25 PSI, (1,72 bar), (172 kPa)
|
|
Gas de análisis
|
Composición de gas
|
Aire comprimido seco (ISO 8753-1:2010[1:3:1])
|
|
Presión de alimentación, nominal
|
85 PSI, (5,86 bar), (586 kPa)
|
Conectividad
- Acceso remoto y control (requiere software opcional Perm-Net Light)
- Puerto estándar Ethernet (100T)
- Dos puertos USB 2.0 (para conectar teclado, ratón o dispositivos de memoria)
Cumplimiento de normas
Este producto está en la lista UL y CSA utilizando la marca ETL de Intertek Group plc. y tiene certificado de conformidad con CE.
Cumple las siguientes normas de seguridad reconocidas internacionalmente.
- IEC 61010-1:2010 tercera edición
- UL 61010-1:2012 tercera edición
- CAN/CSA-C22.2 Núm. 61010-1:2012 tercera edición
Cumple las siguientes normas de EMC reconocidas internacionalmente.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Cumple con la directiva RoHS de la UE 2011/65/UE.
Cartuchos y opciones
- Cartucho de análisis de envase de 80 cm2
- Cartucho de análisis de bandeja vertical grande
- Cartucho de análisis de bolsa flexible
- Cartucho de análisis de película de 50 cm2
- Cartucho adaptador de envase
- Bastidor de acondicionado en el interior de la cámara
- Cartuchos diseñados a medida
Consumibles
- Películas Cert 1-4 y placas de láminas de montaje en envase de un solo uso
Software
- 21 CFR Parte 11, seguridad de datos y usuario
- Software de visualización remota desde un PC – PermNet Lite
Opciones de servicio y asistencia
- Documentación IQ/OQ y validación
- Plan de mantenimiento preventivo básico
- Plan de mantenimiento preventivo avanzado
Películas para envasado
- Monocapa
- Multicapa
- Películas con revestimiento
- Papel con revestimiento/Cartón
Envases
- Envases comunes para alimentos
- Envases médicos
- Botellas/Tapas
Cumplimiento de norma de análisis
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-B
DIN 53380-3
GB/T 19789-2005
GB/T 31354-2014
Metodología de análisis
De acuerdo con ASTM D3985
Método de análisis estándar de tasa de transmisión de oxígeno a través de película plástica y láminas usando un sensor culombimétrico
La muestra se monta como semibarrera sellada entre dos cámaras a la presión ambiental. Una cámara se purga lentamente con un flujo de nitrógeno y la otra contiene oxígeno. A medida que el oxígeno atraviesa la película hacia el gas transportador (nitrógeno), se transporta a un detector culombimétrico donde se produce una corriente eléctrica cuya magnitud es proporcional a la cantidad de oxígeno que llega al detector por unidad de tiempo.
Material relacionado:
Libro blanco - Comparación de ASTM D3985 y ASTM F2622
