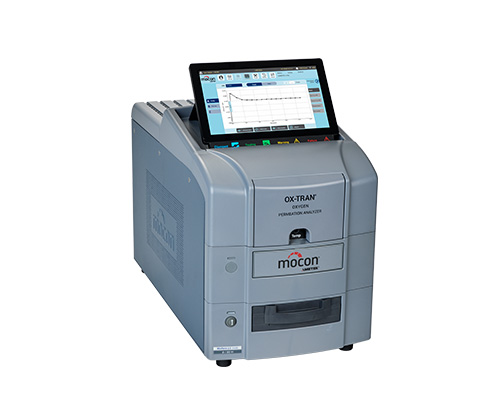

La serie OX-TRAN 2/22 de analizadores de alto rendimiento de 1 celda puede probar la tasa de transmisión de oxígeno (OTR) tanto en películas como en paquetes desde barreras de nivel bajo a moderado. Estos analizadores de bajo costo para paquetes y películas son fáciles de usar y ofrecen los tiempos de prueba más cortos disponibles en el mercado. Cuentan con 1 cartucho de prueba horizontal intercambiable que permite probar una amplia variedad de tamaños y tipos de muestras de manera fácil y precisa.
Máxima precisión
- El sensor COULOX® patentado es el único sensor coulométrico absoluto del mercado y nunca requiere calibración
- Bajos niveles de detección disponibles hasta 0,05 cc/(m2 × día) (modelo H)
- Los controles de temperatura, flujo y humedad relativa totalmente automatizados simplifican las pruebas y proporcionan una repetibilidad incomparable
Fácil de usar
- El tiempo de respuesta del sensor más rápido de la industria permite tiempos de prueba generales más cortos
- El cartucho de prueba extraíble permite una fácil preparación de la muestra en el banco
- El método de prueba automatizado puede iniciar una prueba con solo presionar un botón
- TruSeal® El sellado perimetral con gas redujo los niveles de fondo para obtener resultados de prueba más precisos
La serie 2/22 utiliza el sensor coulométrico absoluto (intrínseco) COULOX patentado por MOCON, no requiere calibración y es la base del estándar ASTM.
D3985. Es la única familia de instrumentos que ha demostrado cumplir con sus requisitos de precisión y polarización mediante pruebas independientes y de terceros.
MODELOS:
Esta familia de instrumentos de alta precisión cuenta con 2 modelos que tienen un límite inferior de detección diferente.
- Modelo A (barreras bajas): capaz de probar barreras comunes proporcionando un rango de 0,1 a 200 cc/(m2 × día)
- Modelo H (barreras moderadas): el rango de detección más popular es de 0,05 a 200 cc/(m2 × día)
Su límite de detección superior de 200 cc/(m
2 × día) se puede ampliar con el uso del objetivo
cartuchos de prueba de película de área reducida, oxígeno atmosférico en lugar del normal 100 % O
2 (factor de 4,8) o enmascaramiento de varios tamaños. La serie tiene características líderes en la industria, como cartuchos de prueba horizontales extraíbles e intercambiables, una interfaz de operador con pantalla táctil fácil de usar y pruebas totalmente automatizadas que brindan un mayor rendimiento en el laboratorio.
Durante más de 25 años, la serie de instrumentos OX-TRAN de MOCON ha sido la más confiable y duradera del mercado. Desde barreras simples de una sola capa hasta barreras complejas de varias capas, la serie OX-TRAN 2/22 es la elección correcta.
Cartuchos extraíbles
- Preparación de muestras sencilla en la mesa de trabajo
- Liberación y carga con un solo botón
- La sujeción neumática proporciona resultados más repetibles
- Las opciones de cartuchos intercambiables amplían el alcance y la flexibilidad del analizador sin herramientas y al mismo tiempo mantienen los resultados arqueados
- Las opciones de cartuchos incluyen: área reducida para ampliar el rango de prueba sin máscaras, pruebas de precisión mejorada de barreras basadas en papel, adaptadores para pruebas remotas de paquetes o condiciones extremas y diseños personalizados para requisitos de prueba únicos.
TruSeal®
- El lavado con gas del sello de montaje de la muestra protege la integridad de la cámara
- Reduce el nivel de fondo, lo que reduce la necesidad de ejecutar cero individuales
- El tiempo de prueba más corto aumenta el rendimiento
- Resultados más repetibles
Funciones de control
- Flujo, temperatura y control totalmente automatizados. Control de HR durante las pruebas
- Desarrollo y recomendaciones de métodos de prueba automáticos
- Secuenciación multiprueba programable
- Impresión y exportación del informe de prueba final
- Protección del sensor incorporado
Interfaz de pantalla táctil
- El funcionamiento automatizado intuitivo requiere menos formación
- Administración de usuarios multinivel y seguridad de datos integrada
- Registro de eventos y registro guía de solución de problemas
- Ahorre valioso espacio en el laboratorio al eliminar la necesidad de una PC
Sensor COULOX®
- Los tiempos de examen cortos reducen el tiempo total de prueba para aumentar el rendimiento
- No se requiere calibración del sensor
- Vida útil del sensor más larga que otros en el mercado
- Resultados más precisos y repetibles frente a sensores que requieren calibración
- El sensor culombimétrico intrínseco cumple totalmente con ASTM D3985
Garantía
- Garantía total del 100 % en piezas y mano de obra durante 12 meses
- Garantía exclusiva de 4 años en el sensor COULOX
Capacidades: específicas del modelo:
|
|
Unidades
|
Modelo H
|
Modelo A
|
|
Rangos de prueba (50 cm2)
|
cc/(m2 × día)
|
0.05 a 200
|
0.1 a 200
|
|
cc/(100 in2 × día)
|
0.003 a 12.9
|
0.006 a 12.9
|
|
Rangos de prueba (5.6 cm2)
|
cc/(m2 × día)
|
0.44 a 1770
|
0.88 a 1770
|
|
cc/(100 in2 × día)
|
0.027 a 114.0
|
0.054 a 114.0
|
| Rangos de prueba (5.0 cm2 enmascarada) |
cc/(m2 × día) |
0.5 a 2000 |
1.0 a 2000 |
|
Rango de prueba - Paquete
|
cc/(pkg × día)
|
0.00025 a 1.0
|
0.0005 a 1.0
|
| Resolución(50 cm2) |
cc/(m2 × día) |
0.0001 |
0.0001 |
|
Repetibilidad
|
cc/(m2 × día)
|
0.02 o 1%*
|
0.02 o 1%*
|
*lo que sea mayor
Capacidades: todos los modelos
|
Serie OX-TRAN 2/22
|
Unidades
|
|
Temperatura de prueba Range
|
20-40 °C +/- 0.2 °C
|
|
Rango de prueba de humedad relativa controlada, gas de prueba
|
0%, 30-90% +/- 3%
|
|
Rango de prueba de humedad relativa controlada, gas portador
|
0%, 30-90% +/- 3%
|
|
Tamaño de la película
|
4” x 4” Std, 2”x2” opcional
|
|
Espesor de la película
|
Up a 120 Mil
|
|
Film Test Area
|
50 cm2 std., opción a 5.6 cm2
|
Otras especificaciones (todos los modelos):
Especificaciones físicas
- 15.5” H x 12” W x 23” D (39.4 cm x 30.4 cm x 58.0 cm)
- 95 Lbs. (43.1 kg)
Requisitos eléctricos
- Voltaje: 100 - 240 VAC 50/60 Hz
- Consumo máximo de energía: 700 VA
Requisitos de laboratorio
|
Temperatura
|
Operación
|
22 °C ± 2 °C
|
|
Almacenamiento
|
10 °C a 30 °C
|
|
Humedad
|
Operación
|
20% a 80% RH (sin condensación)
|
|
Storage
|
5% a 85% RH (sin condensación)
|
Requisitos de suministro de gas
|
Gas portador
|
Composición del gas
|
Mezcla de nitrógeno/hidrógeno (98%/2%)
|
|
Presión de suministro, nominal
|
25 PSI, (1.72 Bar), (172 kPa)
|
|
Gas de prueba
|
Composición de gases
|
100% Oxígeno (pureza 99,9%)
|
|
Presión de suministro, nominal
|
25 PSI, (1.72 Bar), (172 kPa)
|
Conectividad
- Acceso y control remotos (requiere software PERM-NET Lite opcional)
- Puerto Ethernet estándar (100T)
- Dos puertos USB 2.0 (para conexión de teclado, mouse o dispositivos de memoria)
Normas de cumplimiento
Tipo de equipo: Equipo eléctrico para medición, control y uso en laboratorio
Tipo de equipo: Analizador de permeación
Aplicación de las directivas del consejo:
- 2006/42/EU Directiva de máquinas
- 2014/30/EU Directiva CEM
- 2011/65/EU Directiva RoHS
Norma(s) con las que se declara la conformidad:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Clase A radiada y conducida
-Clase A radiada y conducida
Cartuchos y Opciones
- Cartucho de área reducida
- Cartucho con efecto de borde
- Cartucho para lentes de contacto
- Cartuchos de prueba diseñados a medida
- Adaptador de prueba de paquetes
Consumibles
- Certificar películas 1-3 y 3. conjunto
- Máscaras
Software
Servicio y servicio Opciones de soporte
- Plan básico de mantenimiento preventivo
- Plan de mantenimiento preventivo Plus
Películas de embalaje
- Monocapa
- Multicapa
- Películas recubiertas
- Papel/cartón estucado
Cumplimiento del estándar de prueba
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-2
DIN 53380-3
GB/T 19789-2005
GB/T 31354-2014
Método de prueba estándar para la tasa de transmisión de gas oxígeno a través de películas y láminas de plástico utilizando un sensor coulométrico
La muestra de prueba se monta como una semibarrera entre dos cámaras a presión atmosférica ambiente. Una cámara se purga lentamente con una corriente de nitrógeno y la otra cámara contiene oxígeno. A medida que el oxígeno penetra a través de la película hacia el gas portador nitrógeno, se transporta al detector culombimétrico donde produce una corriente eléctrica, cuya magnitud es proporcional a la cantidad de oxígeno que fluye hacia el detector por unidad de tiempo.
Material relacionado:
Informe técnico: Comparación de ASTM D3985 y ASTM F2622
