La tasa de transmisión de vapor de agua (WVTR), es decir, la velocidad a la que la humedad atraviesa una barrera, es más importante de lo que la mayoría de la gente cree. En diversos sectores, como el envasado de alimentos, los dispositivos médicos, los equipos de protección personal y la electrónica de alta tecnología, una WVTR adecuada puede determinar el rendimiento, la seguridad y la vida útil del producto. Medir la WVTR con precisión es fundamental, pero el método de prueba más adecuado depende del material, el nivel de barrera deseado y la precisión requerida.
¿Por qué son importantes las pruebas WVTR?
En el envasado de alimentos, un control deficiente de la humedad puede acortar la vida útil, afectar la textura e incluso provocar su deterioro. Minimizar la entrada de humedad en productos perecederos como aperitivos o frutas y verduras es fundamental para preservar su frescura y reducir el desperdicio. En aplicaciones médicas y sanitarias, los materiales transpirables pero protectores son vitales. Productos como los equipos de protección personal, los pañales o los apósitos para heridas necesitan permitir la transpiración corporal sin comprometer la protección.
En el envasado de productos médicos, una baja tasa de transmisión de vapor de agua (WVTR) es esencial para mantener el contenido estéril y la estabilidad de los medicamentos sensibles a la humedad. Además, en otros sectores, como la electrónica (por ejemplo, pantallas OLED o módulos solares), se requiere una transmisión de humedad ultrabaja para proteger los componentes de la humedad que puede degradar su rendimiento.
Elegir el método de medición de WVTR adecuado
No todos los métodos de prueba de permeabilidad al vapor de agua (WVTR) son iguales. Para elegir el método adecuado, es necesario que sus necesidades coincidan con las ventajas del método de medición. Entre los aspectos clave a considerar se incluyen:
- Nivel de barrera: ¿Su material es un transmisor muy alto o una barrera casi impermeable?
- Sensibilidad de la prueba: ¿Necesita detectar niveles muy bajos de vapor de agua con precisión?
- Velocidad: ¿Con qué rapidez necesita obtener los resultados?
- Normas: ¿Son importantes para usted las normas del sector? En caso afirmativo, ¿qué método ASTM o ISO requiere su aplicación?
- Tipo de muestra: ¿Está analizando películas flexibles o envases rígidos? ¿O se trata de papel recubierto, un polímero simple o una estructura multicapa?
Métodos comunes de prueba de WVTR
Así es como se comparan los métodos más populares:

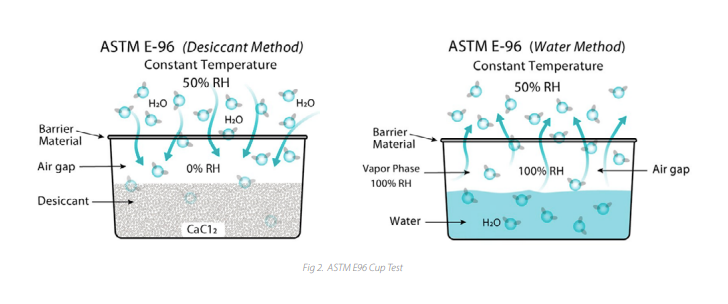

1. Método gravimétrico (de copa) – ASTM E96
- Este método, un clásico de larga trayectoria, consiste en colocar un desecante dentro de un recipiente sellado, cuya otra cara está expuesta a la humedad; el vapor de agua que atraviesa la barrera se recoge y se pesa a lo largo del tiempo. La pendiente de la gráfica resultante se utiliza para calcular la tasa de transmisión de la muestra.
- Altamente versátil. Funciona bien con una amplia gama de materiales.
- Desventajas: Es relativamente lento y menos sensible, especialmente para barreras con muy bajo contenido de humedad.

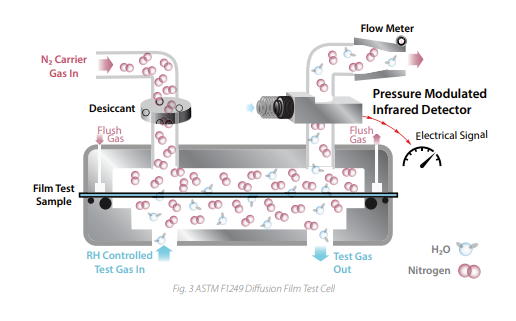

2. Detección infrarroja – ASTM F1249
- Utiliza una celda de difusión: un lado está humidificado y el otro está seco. Una corriente de nitrógeno transporta el vapor de agua a un sensor infrarrojo (IR) con modulación de presión para su cuantificación.
- El sensor de infrarrojos mide la cantidad de vapor de agua que absorbe la luz infrarroja, en comparación con una referencia, para calcular la transmitancia.
- Es más rápido que el método gravimétrico y adecuado para películas de barrera media a alta, y además ofrece una excelente repetibilidad y sensibilidad.

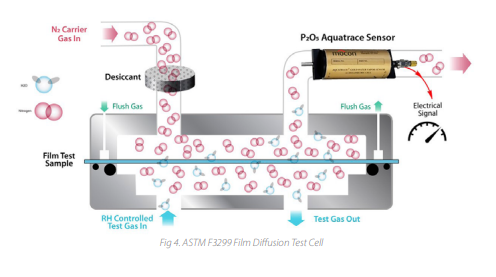

3. WVTR absoluto — ASTM F3299
- Utiliza un sensor electrolítico (culombimétrico) de P₂O₅.
- A medida que el vapor de agua entra en la cámara seca, se ioniza; la corriente resultante se correlaciona directamente con la cantidad de moléculas de agua.
- Extremadamente sensible (¡aproximadamente 100 veces más que el método de infrarrojos!).
- Ideal para materiales de barrera ultra alta (como los que se utilizan en la electrónica).

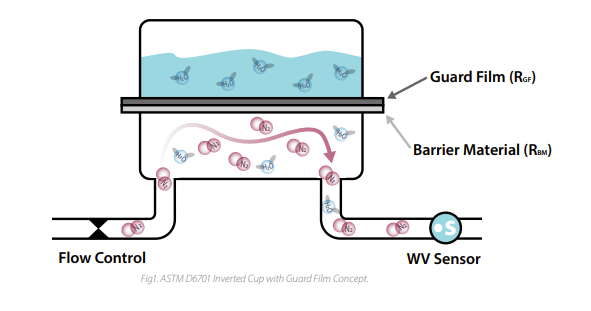

4. Método de alta transmisión – ASTM D6701
- Diseñado específicamente para materiales que transmiten la humedad muy rápidamente (por ejemplo, tejidos transpirables, membranas).
- Utiliza un sensor de humedad y un sistema especial con un mecanismo en forma de copa invertida para mantener una humedad relativa alta y constante durante la medición.
- Los instrumentos (como el MOCON PERMATRAN-W® 101K) están diseñados para ofrecer un rendimiento muy alto y resultados precisos y repetibles para tasas de transmisión muy elevadas.
Adaptación del método a la aplicación.
- Para películas flexibles y transpirables (por ejemplo, EPI o telas no tejidas): la norma ASTM D6701 proporciona mediciones rápidas y precisas incluso a tasas de transmisión muy altas.
- Las películas con barrera moderada (por ejemplo, las películas de embalaje recubiertas): la norma ASTM F1249 con detección por infrarrojos ofrece un buen equilibrio entre velocidad y sensibilidad.
- Las películas de ultrabarrera (por ejemplo, para electrónica, encapsulación de OLED): la norma ASTM F3299 con un sensor absoluto ofrece una sensibilidad incomparable para niveles muy bajos de tasa de transmisión de vapor de agua (WVTR).
- Para pruebas más sencillas o aplicaciones de menor sensibilidad: el método ASTM E96 (método de la copa) es rentable y flexible, aunque más lento y menos preciso.
Consideraciones prácticas y apoyo de expertos
Los laboratorios suelen priorizar no solo el método de medición adecuado, sino también la repetibilidad, la duración de la prueba y el cumplimiento de los estándares de la industria. Por ello, muchos confían en herramientas de prueba de permeación de eficacia probada, como los analizadores AQUATRAN y PERMATRAN de AMETEK MOCON, optimizados para diferentes métodos, desde la detección por infrarrojos hasta la detección coulométrica. Elegir la configuración de prueba adecuada puede implicar ciertas concesiones. Por ejemplo, la sensibilidad del método absoluto (coulométrico) conlleva ciclos de prueba más largos, ya que las tasas de fuga de referencia deben recalibrarse antes de cada medición.
Por otro lado, las pruebas ASTM F1249 basadas en infrarrojos son más rápidas, pero pueden carecer de los límites de detección ultrabajos necesarios para las películas de alta barrera de última generación. Si bien algunos laboratorios cuentan con la capacidad interna para realizar todos estos métodos, otros se benefician de la experiencia externa. MOCON, por ejemplo, ofrece no solo instrumentos, sino también desarrollo de aplicaciones personalizadas, servicios de pruebas de laboratorio y capacitación, lo que permite su aplicación en los sectores de alimentación, salud, electrónica y otros.
Conclusiones clave
1. Adapte el método a la resistencia de la barrera: los materiales de alta permeabilidad (tejidos transpirables) y las barreras ultraresistentes (componentes electrónicos) requieren enfoques muy diferentes.
2. Conozca las ventajas y desventajas: la velocidad, la sensibilidad y la repetibilidad varían según el método utilizado.
3. Aproveche la experiencia de socios especializados: para obtener precisión, garantizar el cumplimiento normativo y obtener información más detallada, trabajar con laboratorios especializados puede marcar la diferencia.
4. Manténgase alineado con los estándares: los métodos ASTM e ISO constituyen la base de resultados fiables, repetibles y comparables en diferentes laboratorios e industrias.
En los mercados actuales, donde hay tanto en juego —desde la seguridad alimentaria hasta la tecnología portátil—, medir correctamente la permeabilidad al vapor de agua (WVTR) no es un lujo, sino algo fundamental. Comprender y aplicar el método de prueba adecuado garantiza que sus barreras protectoras funcionen según lo previsto, protegiendo tanto su producto como su reputación.
Para obtener una explicación más detallada sobre qué método de prueba WVTR podría ser el más adecuado para su aplicación, descargue el siguiente documento
documento técnico completo.
