ASTM D6701
TASA DE TRANSMISIÓN DE VAPOR DE AGUA (WVTR) A TRAVÉS DE MATERIALES DE ALTA TRANSMISIÓN
Equivalente a EDANA/INDA NWSP 070.4.R0 y NWSP 070.5.R1
Método de prueba estándar para determinar las tasas de transmisión de vapor de agua a través de barreras plásticas y no tejidas
Dónde se utiliza
Evaluar materiales de alta transmisión por sus características de permeabilidad al vapor de agua. El método se utiliza para ayudar a caracterizar y elegir los materiales más apropiados donde la "transpirabilidad" sea necesaria. al vapor de agua es clave. Las aplicaciones incluyen materiales dentro de las industrias de atención médica, construcción de edificios, automoción, filtración y farmacéutica.
Descripción

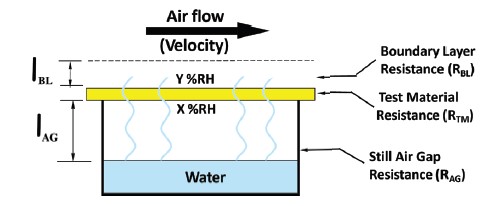

TEste método se desarrolló debido a problemas con las pruebas gravimétricas (ASTM E96) de materiales con alto WVTR. Los problemas clave relacionados con el método histórico ASTM E96 incluyen: un espacio de aire entre el agua dentro del vaso y la película de prueba, y el control preciso del entorno externo de la película (especialmente justo al lado de la película). Con estos problemas, los laboratorios individuales pueden tener una repetibilidad interna decente; sin embargo, la comparación con otros laboratorios (usando otras cámaras y "espacios de aire") sería muy diferente, lo que hace que las comparaciones de materiales sean un desafío./p>
In contrast, ASTM D6701 es un método altamente preciso y confiable para medir WVTR en materiales no tejidos. A diferencia de los métodos gravimétricos convencionales, como ASTM E96, D6701 utiliza una cámara de humedad controlada, una película protectora con muy alta transmisión de vapor de agua y un sensor electrónico para monitorear la transmisión de vapor de agua.
Comentario: Este método de prueba analiza la cantidad de vapor de agua (en estado estacionario) que penetra a través de una película plana con 100 % de humedad relativa que desafía la muestra.
Resumen del método:

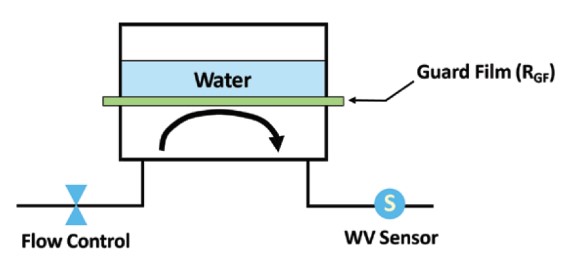

- Aparato: se crea una celda de difusión utilizando una cámara seca (con flujo de gas nitrógeno), una película protectora y una cámara húmeda. Con agua contra la película protectora, esto permite la entrega de una humedad extremadamente alta a la muestra de prueba, sin mojar físicamente la superficie de la muestra. El gas portador de nitrógeno seco que fluye a través de la cámara se dirige a un sensor de vapor de agua.
2. Prueba de la película protectora: se realiza una prueba inicial para medir el WVTR de la película protectora (WVTRGF) y el espacio de aire entre esta y el conjunto del evaporador, que genera un 100 % de humedad relativa.

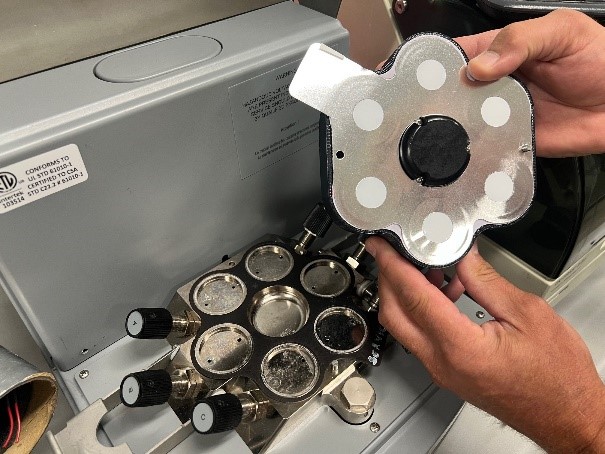

3.Prueba del material de prueba no tejido: la muestra de película se monta en la celda de difusión (debajo de la película protectora) y el sistema total WVTRTotal (película protectora + material de prueba). ) es analizado.
4.Cálculo de WVTR: El instrumento calcula la velocidad de transmisión del material de prueba (WVTRTM) usando una ecuación de resistencia.
WVTRTM = [ 1/WVTRTotal ‐ 1/WVTRGF ] ‐1
Nota

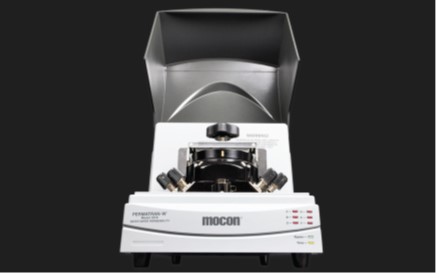

MOCON fue pionero en este método de prueba único y es el único proveedor del instrumento. Con esta metodología, finalmente existe un método instrumental repetible para caracterizar estos materiales con una tasa de transmisión de vapor de agua muy alta. Obtenga más información sobre los Analizadores de permeación de vapor de agua visitando nuestro sitio web.
Resultados
La salida de la velocidad de transmisión es un gráfico de WVTR frente al tiempo (que es clave para verificar el equilibrio) y un informe de datos. Los transmisores altos analizados con este instrumento se prueban rápidamente, con un rendimiento típico de seis muestras analizadas cada 2 a 4 horas.
