ASTM F2095
PRUEBA DE FUGAS POR CAÍDA DE PRESIÓN
Métodos de prueba estándar para la prueba de fugas por caída de presión para paquetes flexibles con y sin placas de sujeción
Fondo
Una prueba de fugas verifica si hay fugas en un paquete, ya sea a través de defectos de material (agujeros) o canales en los sellos. Durante esta prueba, el paquete se infla a una presión predeterminada (típicamente 10-30% de la presión de explosión de los paquetes), la regulación de presión se detiene, las válvulas se cierran y se monitorea la presión interna del paquete. Una pérdida de presión indica una fuga en el paquete.
Dónde se usa
Este método se utiliza en Control de calidad para verificar la integridad del paquete. Funciona bien con el desafío de gas de espacio de cabeza del paquete. El método no funciona bien con líquido contra una costura ya que el líquido puede “obstruir” una vía de fuga.
Descripción
- Se aplica un tabique al paquete.
- La aguja perfora el espacio superior del paquete a través del tabique aplicado.
- El paquete se infla a la presión de prueba.
- La presión de prueba se mantiene y estabiliza en el tiempo de sedimentación (esto permite cierto nivel de estiramiento innato del material de la muestra inflada).
- Al comienzo de la prueba, la regulación de la presión se detiene y las válvulas se cierran, mientras se continúa monitoreando la presión. La caída de presión se mide durante este tiempo.
- Para obtener más detalles sobre ASTM F2095, visite el sitio web de ASTM.
Instrumento relacionado

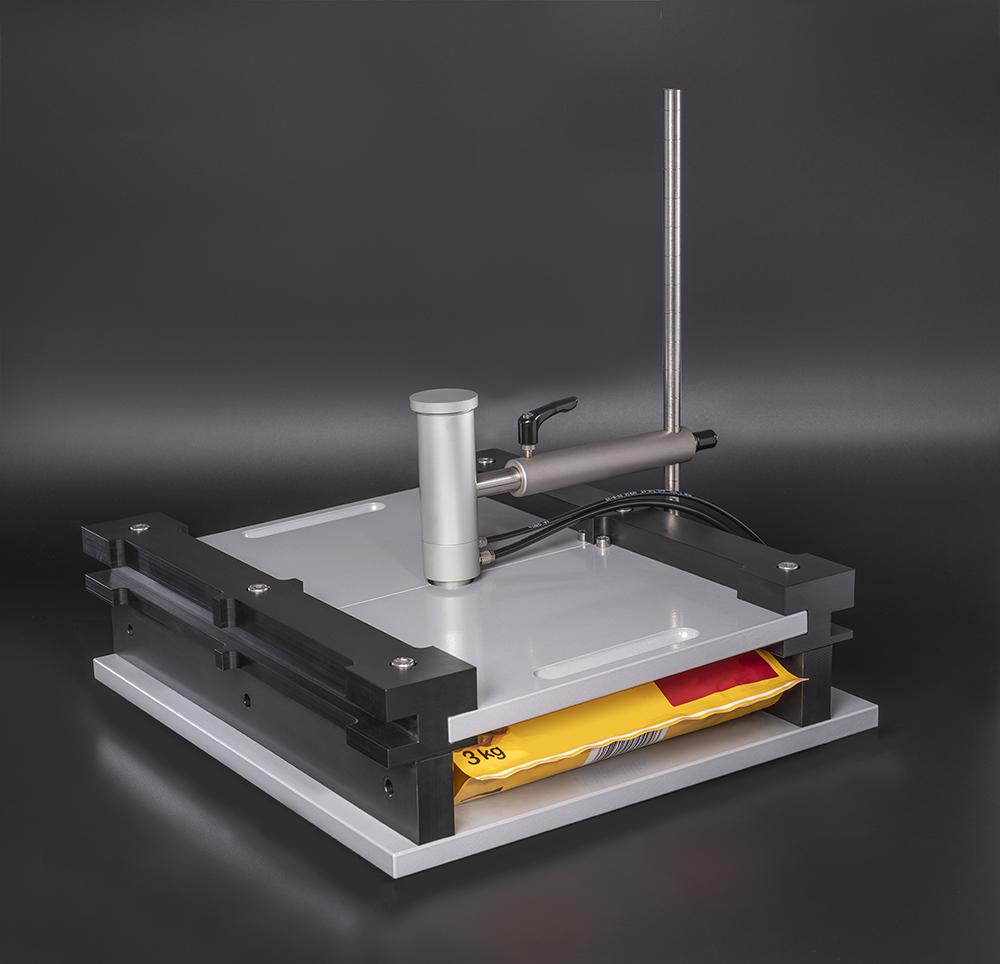

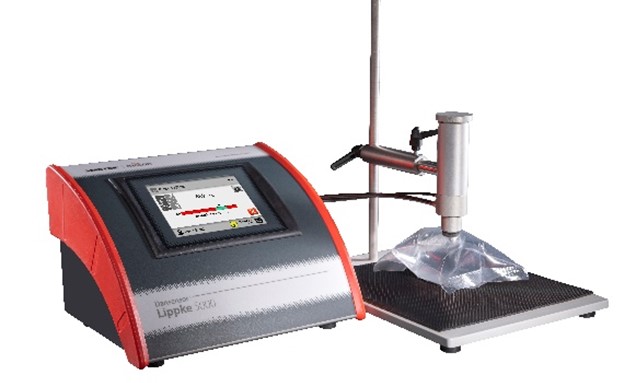

Con el Dansensor® Lippke® 5000, las muestras se pueden analizar sin restricción (abiertas por todos los lados) o con restricción. La placa de sujeción ayuda a mejorar la repetibilidad cuando se prueban bandejas con tapa y bolsas más grandes, que pueden "pelarse"; en sus costuras si no están restringidas.
Notas
- El Dansensor® Lippke® 5000 incorpora un sensor de presión de nivel alto y bajo para optimizar las necesidades de presión de un determinado paquete.
- Cada configuración de paquete requiere un método de prueba optimizado con "bueno" conocido; y “malo” controles de fugas.
- El método de prueba de caída de presión se ha demostrado hasta niveles de fuga de 12,7 µm.
- A Kit de simulación de fugas que se puede utilizar como control de calidad para crear un tamaño de orificio conocido o verificar el rendimiento del instrumento.
- Obtenga más información sobre nuestro Dansensor Lippke 5000 aquí y nuestros Servicios de pruebas de laboratorio aquí.
Resultados

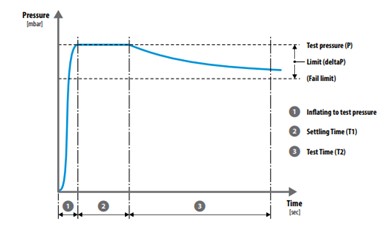

Los resultados típicos de una prueba de fugas se muestran en el siguiente gráfico:
Pasa = la presión cae menos de lo permitido en los límites preestablecidos
Falla = la presión cae más que los límites preestablecidos permitidos o si el paquete estalla durante el inflado rendimiento del instrumento.
Descargue la Nota ASTM F2095
